InstallatIon
HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2 2-27

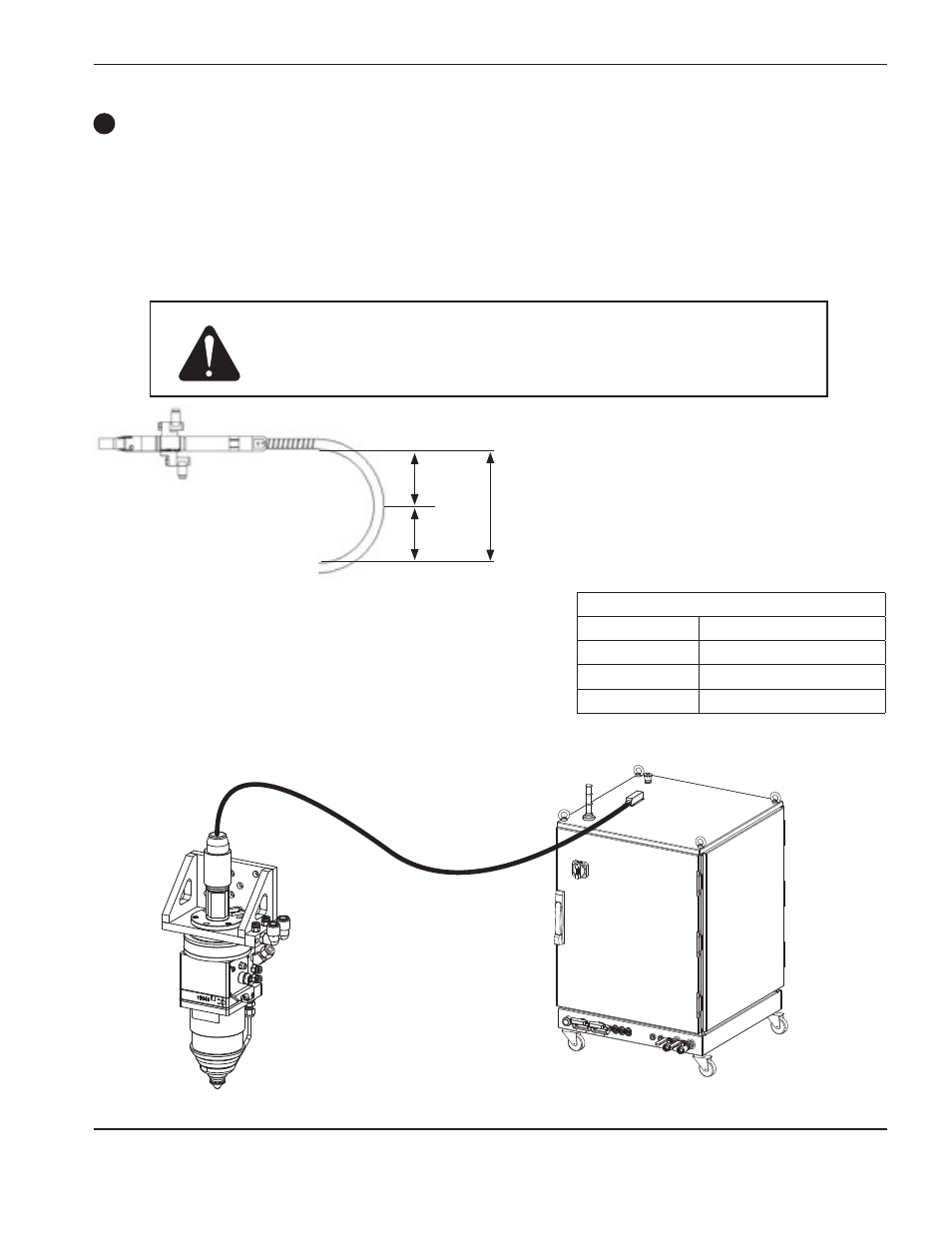

Anschluss des (optischen) Glasfaserkabels (BDO)
Die optische Leistung der Faserlaserquelle wird durch das Glasfaserkabel (optisches oder „Lichtleiterkabel“) übertragen.
Aufgrund der geringen Querschnitte und der hohen Leistungspegel ist es eminent wichtig, dass die Oberflächen der
optischen Ein- und Ausgänge immer sauber gehalten werden, um eine lange Lebensdauer der Baugruppe und korrekten
Betrieb zu gewährleisten. Die optische Oberfläche am Bajonett-Ende des BDO sollte vor der Installation, sowie jedes
Mal, wenn es vom Kollimator getrennt wurde, mit dem mitgelieferten Vergrößerungsglas überprüft werden.
Um Verunreinigungen und Abblättern zu vermeiden, sollte die optische Oberfläche nicht berührt werden. Zur
Überprüfung und Reinigung sehen Sie bitte auf Seite 4-4.
1
100 mm
100 mm
200 mm Durchmesser = 2 x Radius = 200 mm
Glasfaserkabel – teile-Nummern
teile-Nummer Länge
051029
10 m, 100 Mikron
051030 20 m, 100 Mikron
051045 20 m, 200 Mikron
Vorsicht: Der Mindest-Biegeradius des Glasfaserkabels beträgt 100 mm. Wenn
das Kabel enger gebogen wird, können die Fasern beschädigt werden
(brechen)!
