InstallatIon
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
2-31
1. Entfernen Sie den Näherungssensor, bevor Sie den Kollimator einbauen.
a. Überprüfen Sie, ob die Fokussierlinse nicht eingebaut ist.
b. Demontieren Sie den Kollimator-Näherungssensor vom Laserkopf-Adapterflansch, indem Sie die
Befestigungsschraube mit einem 2,5 mm Sechskantschlüssel lockern, und dann den darunter befindlichen

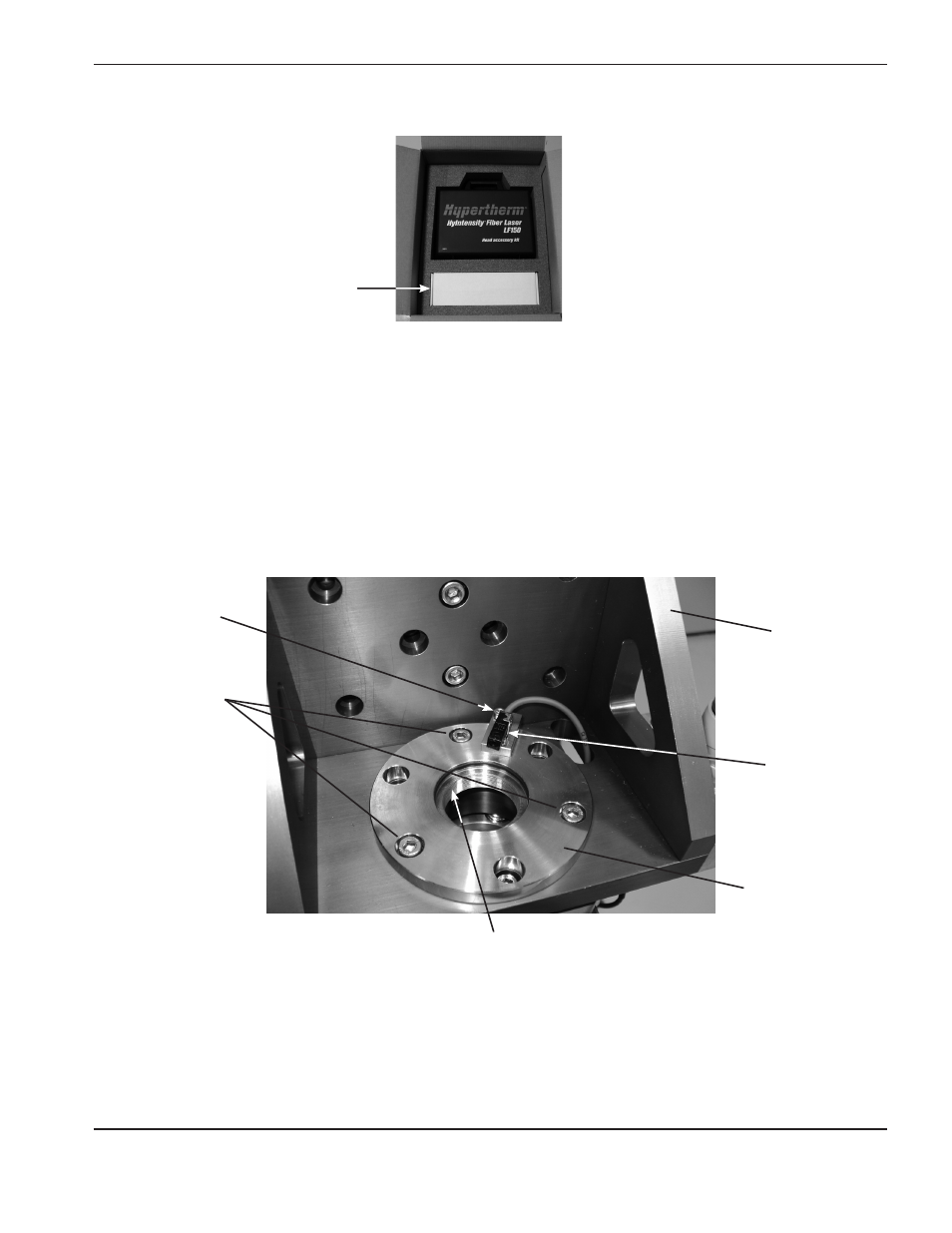

Näherungssensor herausziehen. Siehe unten stehendes Bild zur Lage von Näherungssensor und
Befestigungsschraube. Nachdem Sie den Näherungssensor heraus gezogen haben, ziehen Sie die
Befestigungsschraube wieder fest.
Der Kollimator wird gemeinsam mit dem LF150 Laserkopf und dem Kopf-Zubehörset in einer Schachtel versandt.
Kollimator
Adapterflansch-
Befestigungsschrauben
Näherungssensor-
Befestigungsschraube
Näherungssensor
Laserkopf-
Adapterflansch
2. Nehmen Sie den Laserkopf-Adapterflansch von der Laserkopf-Befestigungshalterung ab, indem Sie die drei
Adapterflansch-Befestigungsschrauben (siehe oben) heraus drehen.
3. Überprüfen Sie die Gewinde der mittleren Öffnung des Laserkopf-Adapterflansches auf Verunreinigungen
oder Partikel und reinigen Sie sie gegebenenfalls.
Mittlere Öffnung – Gewinde
Laserkopf-
Montagehalterung
