Kalibrierung des kapazitiven Höhensensors (cHS)
Das Signal für den kapazitiven Höhensensor wird vom Mikroprozessor in der Laserkopf-Steuerung linearisiert, um eine
Ausgangsspannung von 0 VDC bis 10 VDC entsprechend dem Abstand Düse-Werkstück von 0–10 mm zu erzeugen.
Die Kalibrierung des CHS ist ein zweistufiger Prozess: zunächst an der Laserkopf-Steuerung und danach an der CNC.

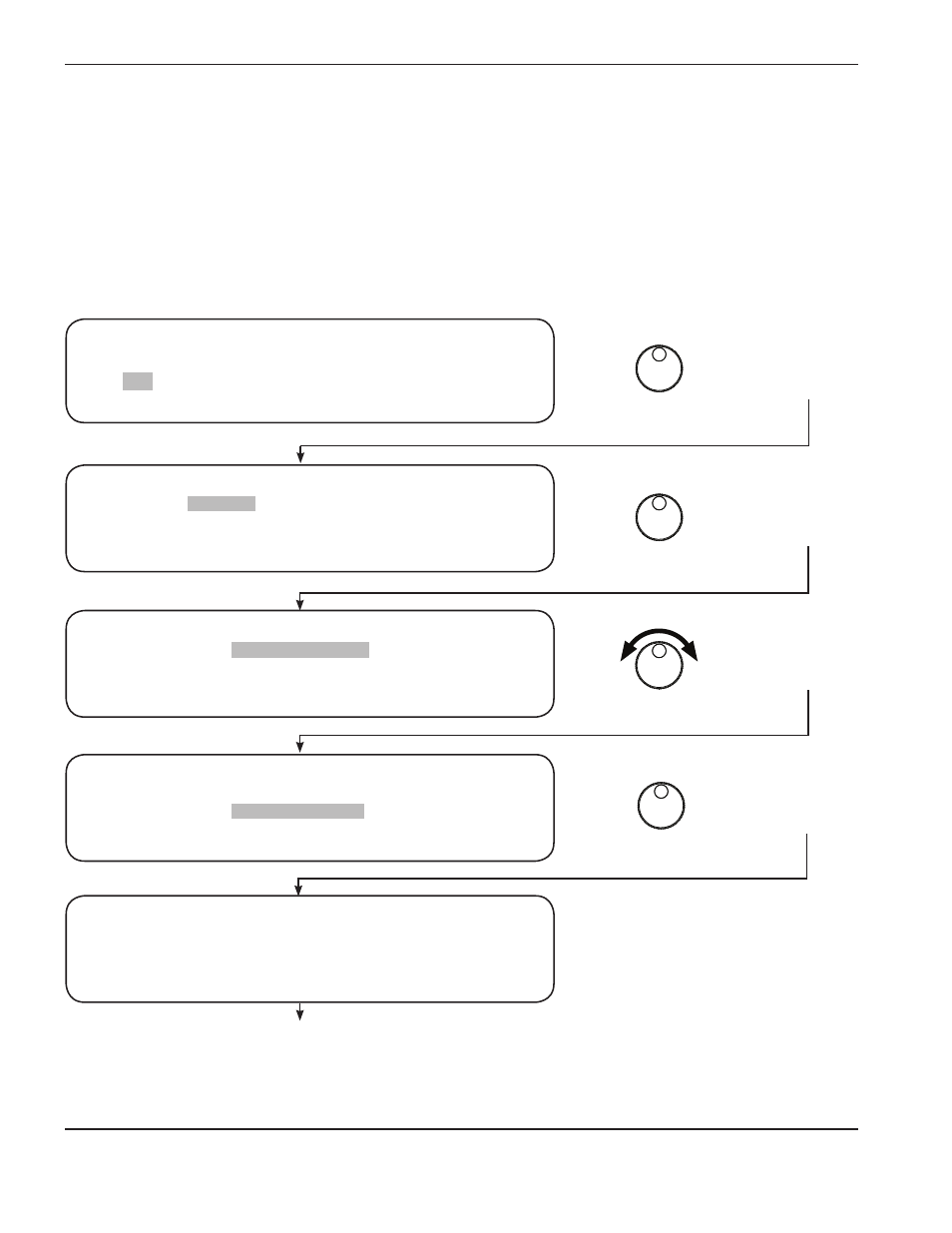

Kalibrierung des CHS an der Laserkopf-Steuerung:
Fortsetzung auf der nächsten Seite.
Push to Select
(für Auswahl drücken)
+ =
Konfigurations-
bildschirm
Push to Select
(für Auswahl drücken)
+ =
Kalibrierungs-
bildschirm
+ = Calibrate CHS
Position
+ =
Laserkopf-
Positions-
Bildschirm 1
Push to Select
(für Auswahl drücken)
Laser power 1500W O2 12 PSI
Beam OFF System OK
LHC Ver: 1.13 LPC Ver: 1.17 P2
<Calibrate>
<Diagnostics>
<Setups>
<back>
Move Head to 1 mm
Push Rotary Wheel when at position
Calibrate Nozzle Position
Calibrate CHS Position
<back>
Calibrate Nozzle Position
Calibrate CHS Position
<back>
