InstallatIon
2-26
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2

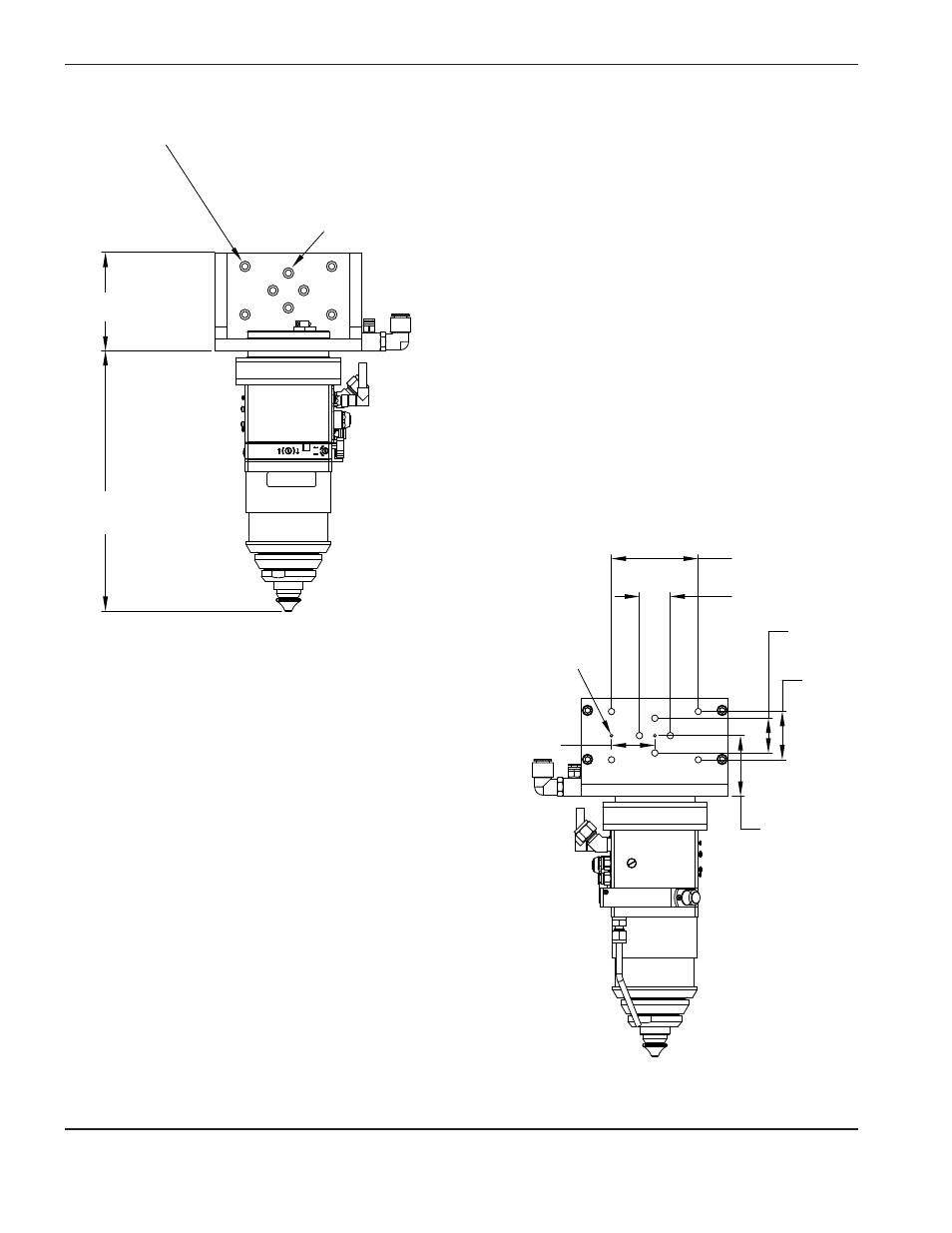

Vorderansicht
Rückansicht
101,6 mm
269,8 mm
Voll ausgefahren
45,0 mm
Durchmesser 3,0
mm (2 Stellen)
90,0 mm
32,0 mm
50,0 mm
36,0 mm
62,7 mm
Durchmesser 6,8 mm Durchsteckloch (4 Stellen)
Durchmesser 11,1 mm Senkung
Durchmesser 6,6 mm Durchsteckloch (4 Stellen)
Durchmesser 11,0 mm Senkung
