InstallatIon
HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2 2-35

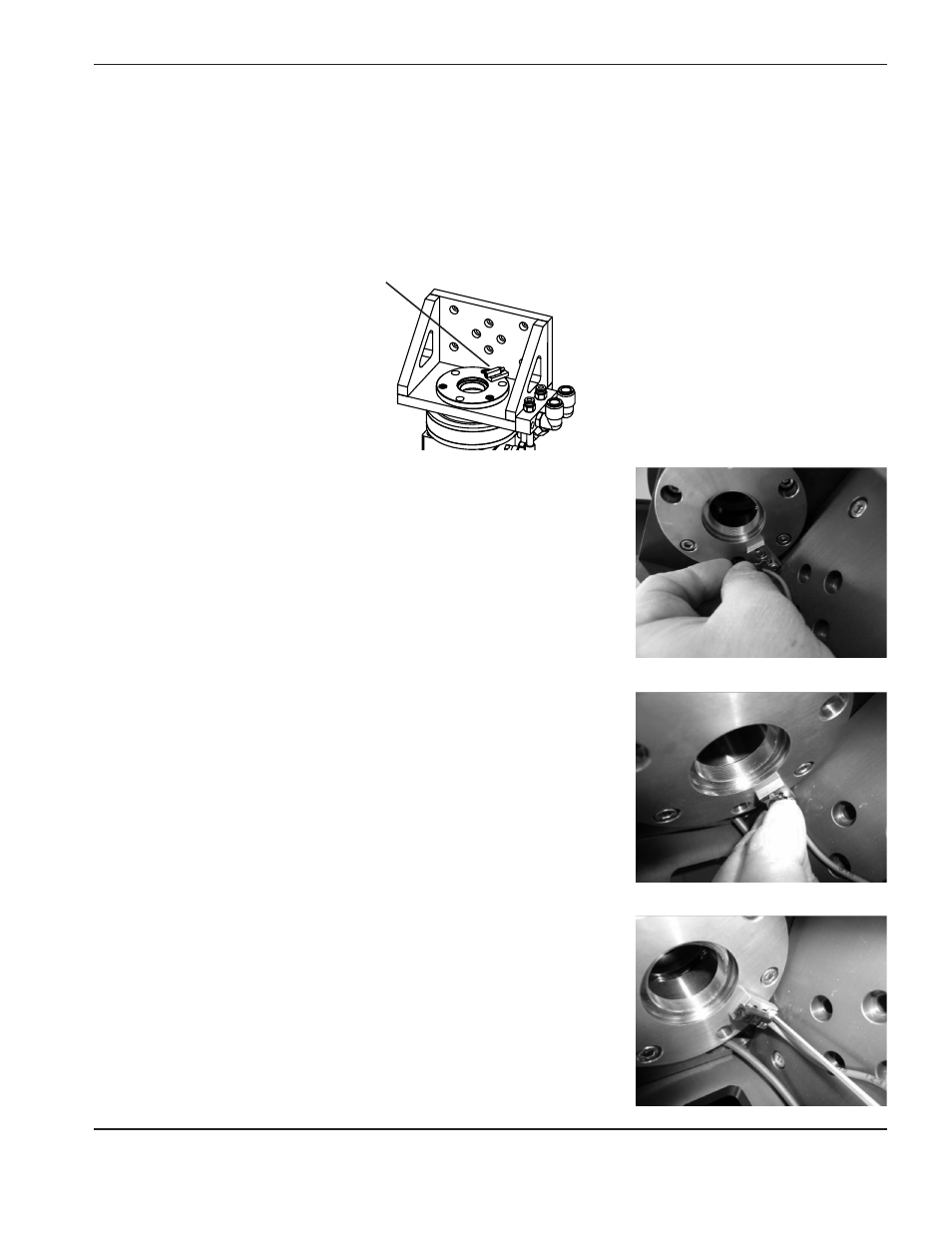

Kollimator-Näherungssensor
Der Näherungssensor des Kollimators ist an der Oberseite der Halterung montiert, damit der Strahl nicht aktiviert
werden kann, wenn der Kollimator ausgebaut ist. Der Sensor ist mit dem Laserkopf über ein dreiadriges Kabel
verbunden.
Anmerkung: Der Kollimator sollte vor dem Näherungsschalter eingebaut werden. Aus Übersichtlichkeitsgründen
ist der Kollimator auf den folgenden Bildern nicht zu sehen.
Näherungssensor
1. Lockern Sie ein wenig die Befestigungsschraube und schieben Sie die
Y-förmige Lamelle unter den Schraubenkopf.
2. Richten Sie die Lamelle der Halterung des Näherungssensors mit dem
Befestigungsloch des Laserkopf-Adapterflansches aus und stecken Sie
die Lamelle in das Loch.
3. Ziehen Sie die Befestigungsschraube fest.
