InstallatIon
2-32
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
4. Entnehmen Sie den Kollimator aus seiner Originalverpackung.
5. Überprüfen Sie die Außenseite des Kollimators auf Staub oder Verunreinigungen, bevor Sie fortfahren.
Sollten Staub oder Verunreinigungen sichtbar sein, reinigen Sie ihn mit sauberer Druckluft oder einem
Linsenreinigungstuch.
6. Nehmen Sie vorsichtig die Schutzkappen von beiden Enden des Kollimators ab und überprüfen Sie seine
Innenseite auf Staub, Verunreinigungen oder filmige Überreste. Falls der Kollimator gereinigt werden muss,
darf dies nur durch entsprechend geschultes Fachpersonal erfolgen, bevor er verwendet werden kann.
7. Setzen Sie die durchsichtige Schutzkappe wieder auf den Eingang des Kollimators auf.

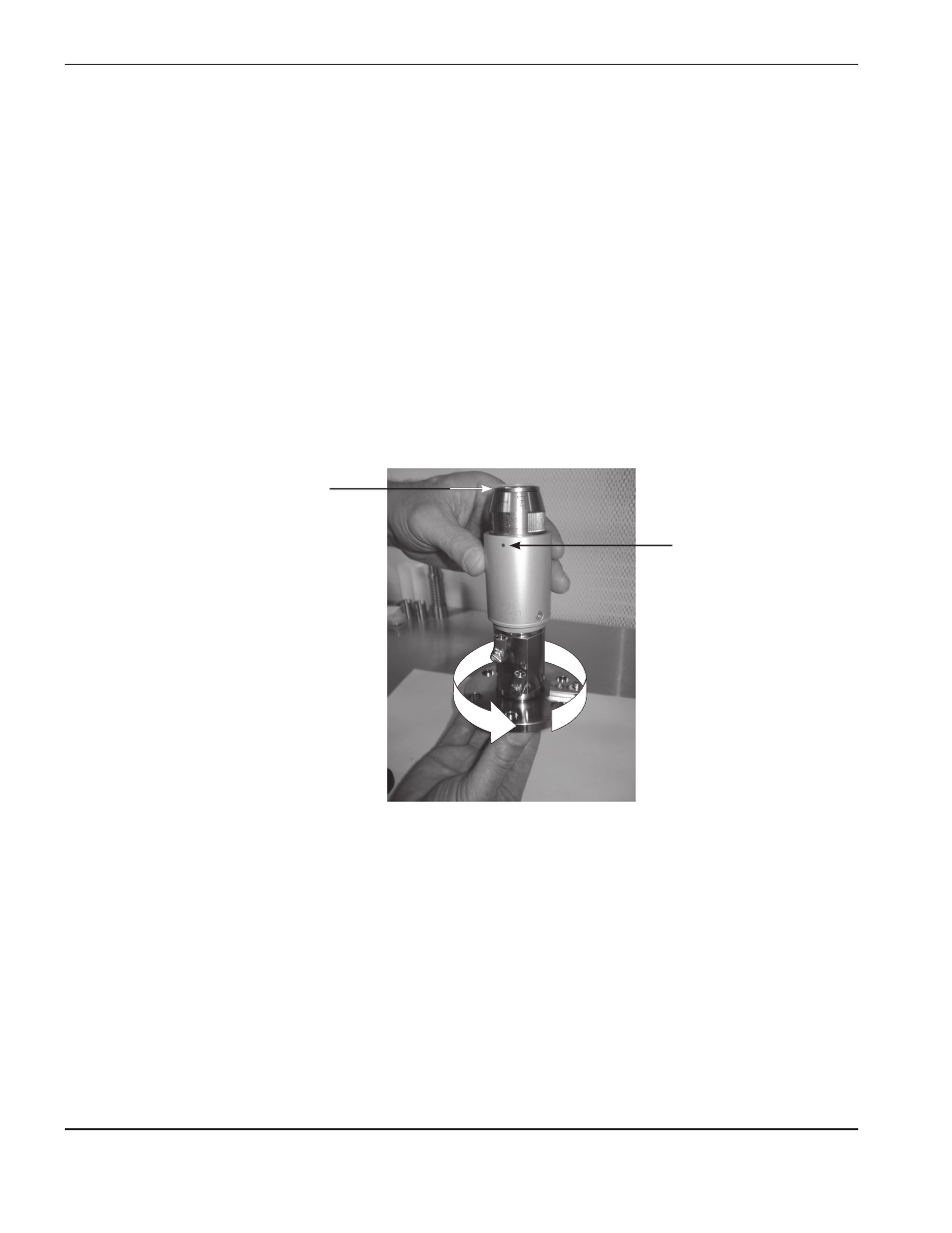

8. Halten Sie den Kollimator senkrecht, mit der durchsichtigen Schutzkappe nach oben, und schrauben
Sie vorsichtig den Laserkopf-Adapterflansch auf den Kollimator, wie unten dargestellt. Ziehen Sie den
Adapterflansch mit der Hand fest.
Durchsichtige Schutzkappe
am Eingang des Kollimators
9. Überprüfen Sie, ob der Sicherungsring am oberen Ende des Kollimators in der Stellung „entriegelt“ ist. Der
Sicherungsring ist in der Stellung „entriegelt“, wenn die roten Punkte in einer Linie stehen.
Roter Punkt
