InstallatIon
2-16 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2
1. Öffnen Sie die Vordertür des
Faserlaserquellengehäuses und suchen Sie den
Not-Aus-Taster.

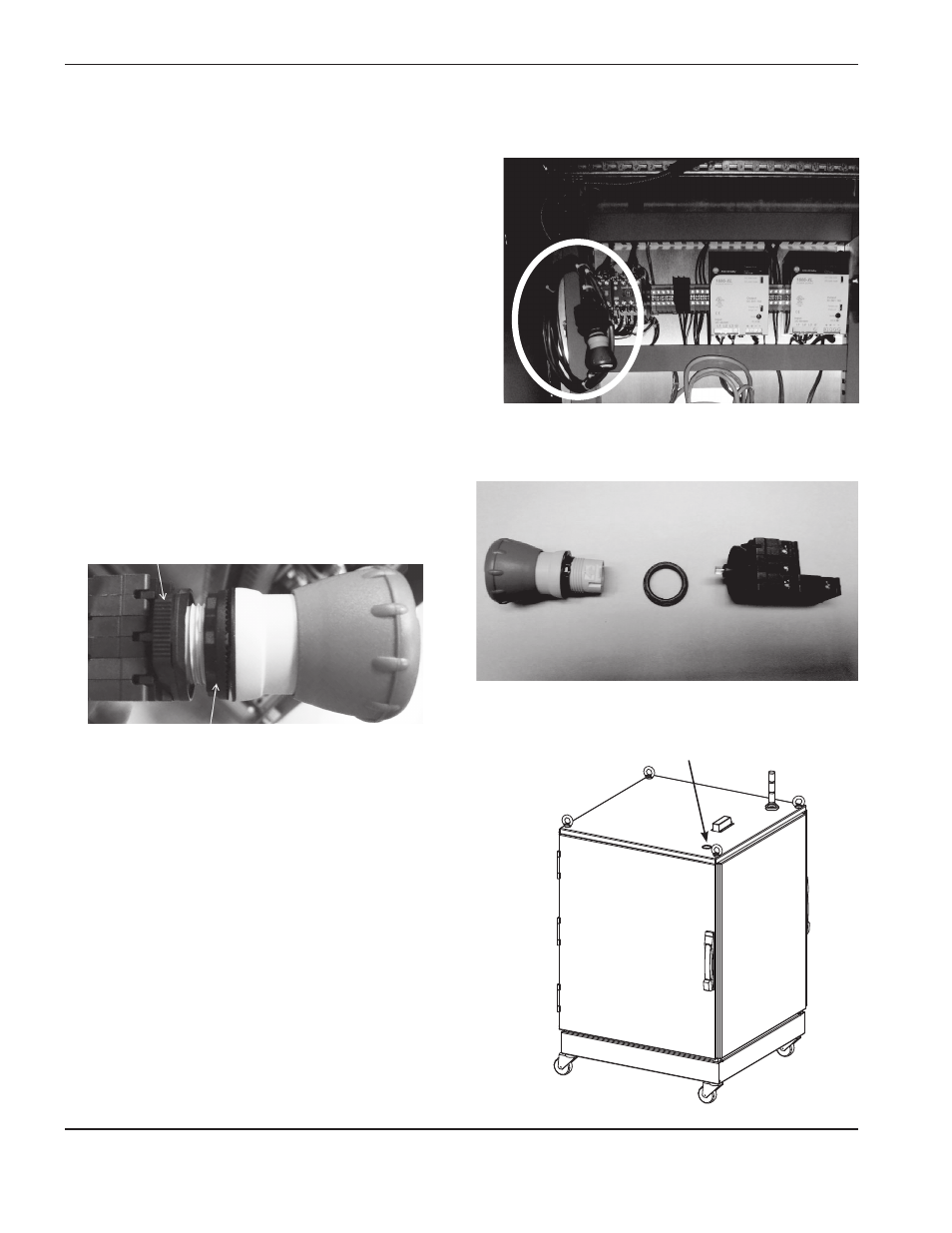

Installation des Not-Aus-tasters (e-Stop)
Lage des Not-Aus-tasters
Auslöseknopf Sicherungsmutter Schalter
2. Entfernen Sie den Auslöseknopf und die
Sicherungsmutter vom Not-Aus-Taster.
3. Stecken Sie den Auslösetaster durch das
mit „EMERGENCY STOP“ (NOT-AUS)
gekennzeichnete Loch an der Oberseite des
Faserlaserquellengehäuses und schrauben Sie
ihn mit der Sicherungsmutter fest.
4. Richten Sie den Daumenring am Kontaktfuß des
Schalters mit dem Pfeil auf dem Auslöseknopf
aus und drücken Sie.
Montageloch für Not-Aus
Sicherungsmutter
Auf den gerändelten Bereich drücken und drehen
