Benutzerhandbuch für DS1000E, DS1000D Serie
2-100

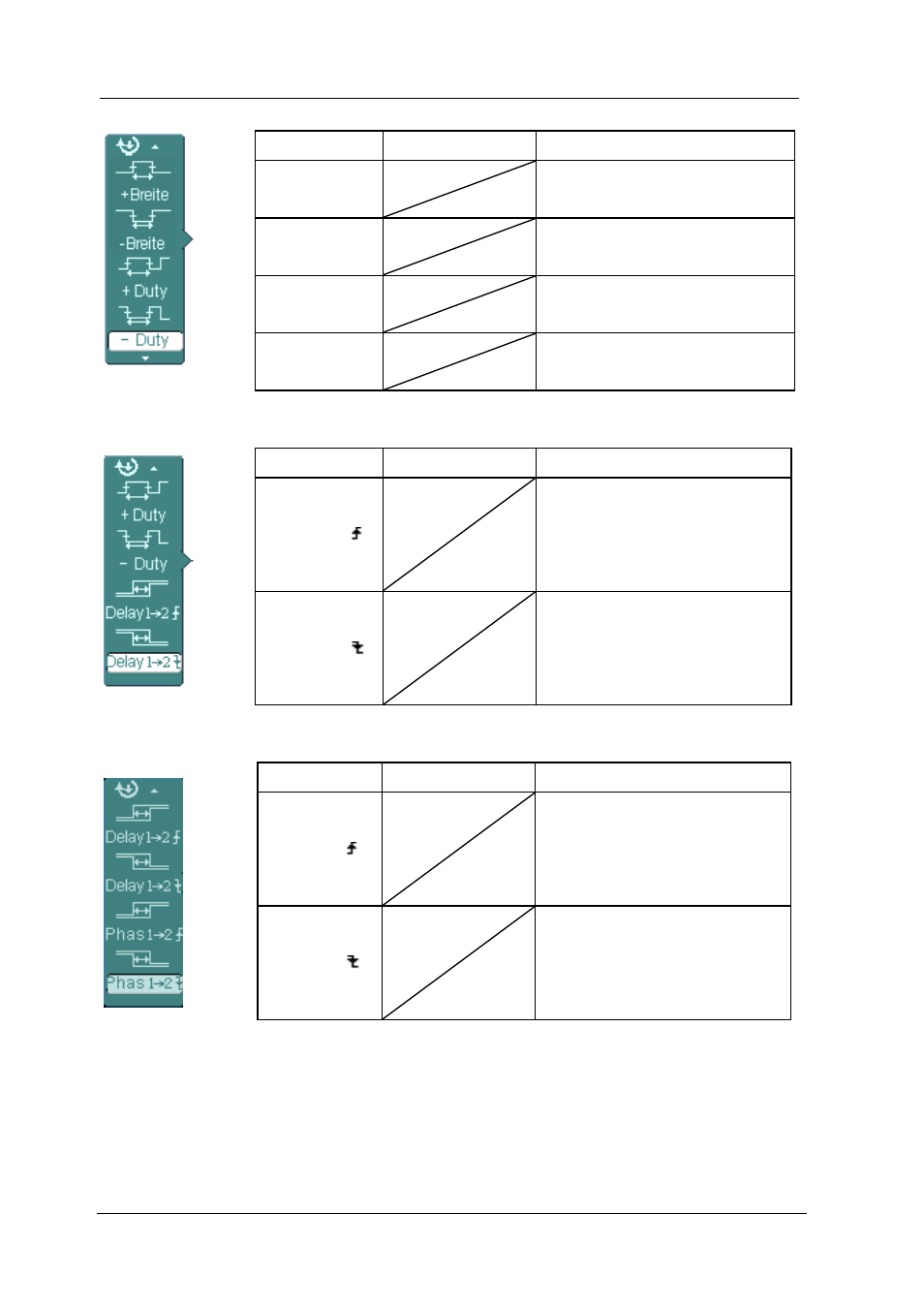

Abbildung 2-127 Tabelle 2-82 Menü für die Zeitmessungen (Seite 2/4)
Menü
Einstellungen Bemerkungen
+Breite
Messen der +Pulsdauer
einer Impulsfolge
-Breite
Messen der –Pulsdauer einer
Impulsfolge
+Duty
Messen des +Tastgrades
einer Impulsfolge
-Duty
Messen des –Tastgrades
einer Impulsfolge
Abbildung 2- 128 Tabelle 2- 83 Menü für die Zeitmessung (Seite 3/4)
Menü
Einstellungen Bemerkungen
Delay1→2
Messen der
Signalverzögerung zwischen
zwei Kanälen bei steigender
Flanke
Delay1→2
Messen der
Signalverzögerung zwischen
zwei Kanälen bei fallender
Flanke
Abbildung 2-129 Tabelle 2-84 Menü für die Zeitmessung (Seite 4/4)
Hinweis: Die Ergebnisse der Automatik-Messungen werden am unteren
Bildschirmrand angezeigt. Es können maximal 3 Werte gleichzeitig Zeit angezeigt
werden. Ist kein Platz mehr auf dem Bildschirm, schieben die neuen Messwerte die
Alten links aus dem Bildschirm.
Menü
Einstellungen Bemerkungen
Phas1→2
Messen des
Phasenverschiebungswinkel
s zwischen zwei Kanälen bei
steigender Flanke
Phas1→2
Messen des
Phasenverschiebungswinkel
s zwischen zwei Kanälen bei
fallender Flanke
