Seite 31
RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
1-19
Bedienelemente für Trigger Einstellungen

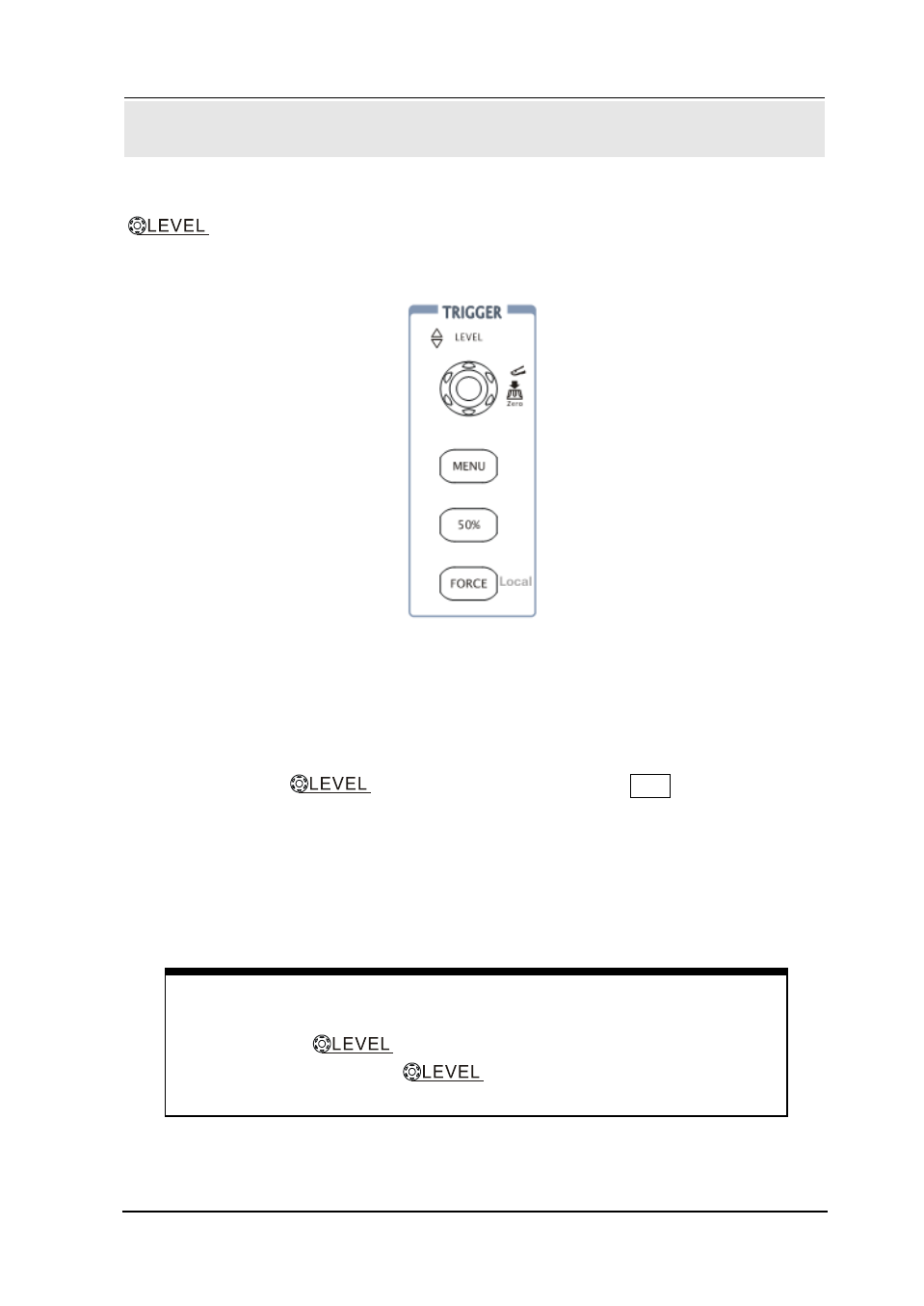

Abbildung 1-20 zeigt die Trigger Einstellungen: MENU, 50%, FORCE und einen
Trigger Level Drehknopf. Folgen Sie den Übungen um sich vertäut mit den
Tasten, Trigger Level Drehknopf und der Statusleiste zu machen.
Abbildung 1-20
Bedienelemente für Trigger Einstellungen
1. Drehen Sie am Trigger Level Drehknopf und beobachten Sie die
Änderung im Display.
Wenn Sie den
Drehknopf betätigen oder die 50% Taste drücken,
werden für kurze Zeit zwei Dinge am Display angezeigt.
Der Wert des Trigger Levels wird in der linken unteren Ecke des Bildschirms
angezeigt.
Eine Linie wird mit der Lage des Trigger Levels angezeigt (solange nicht die
AC Kopplung oder Niedrigfrequenzsperre eingeschalten ist).
Tastenkürzel für die Rückstellung des Trigger Levels
Drehen Sie den
Drehknopf um das Trigger Level zu ändern
und drücken Sie dann den
Drehknopf um den Trigger Level
auf 0 zurückzusetzen.
