Benutzerhandbuch für DS1000E, DS1000D Serie
1-6
3. Benutzeroberfläche

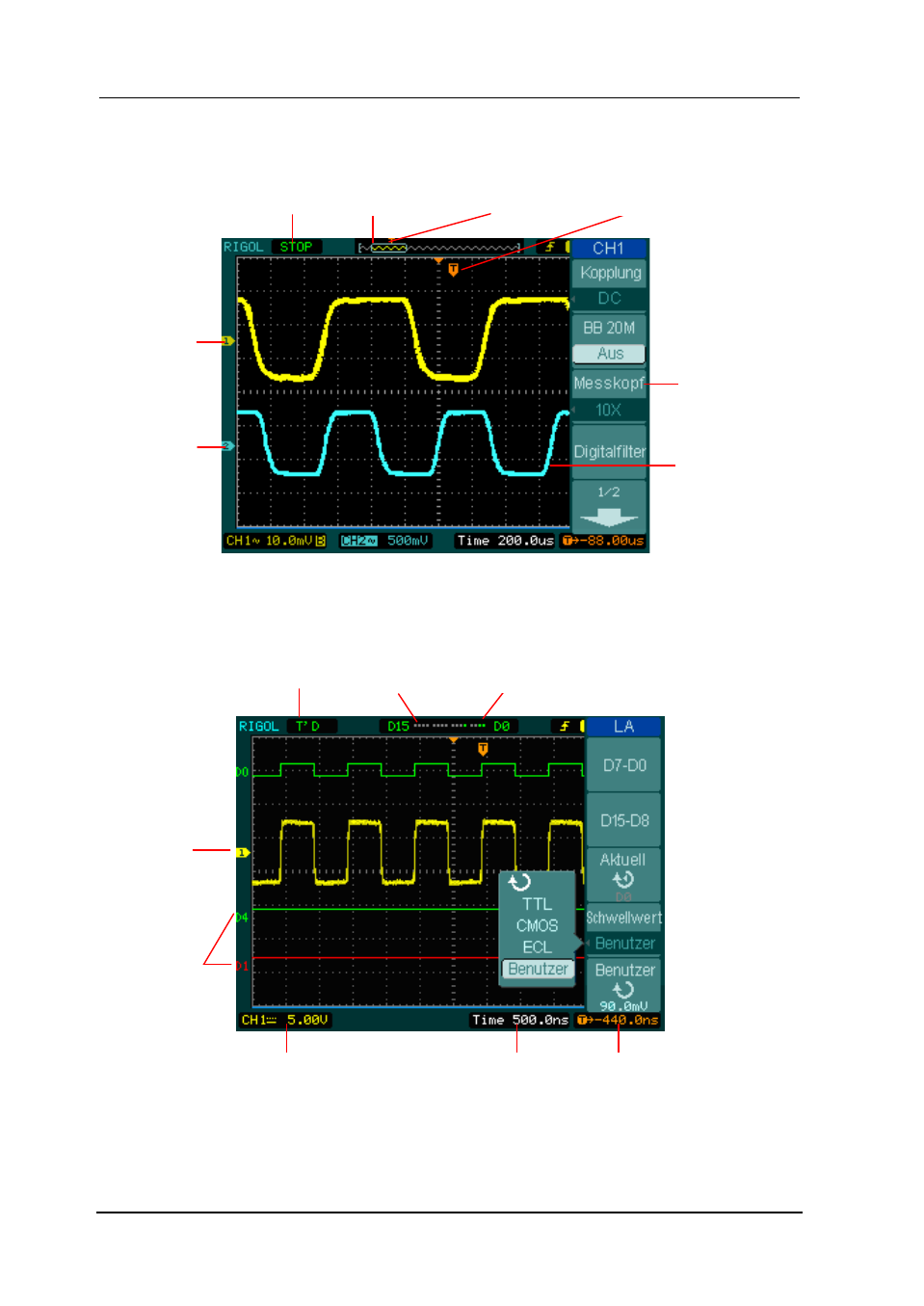

Abbildung 1-5
Bildschirmanzeige (nur analoge Kanäle)
Abbildung 1-6
Benutzeroberfläche (analoge und digitale Kanäle)
Anzeige
Kurvenverlauf
Menü
Kanal 1
Kanal 2
Erfassungsstatus
Fenster des
Signalverlaufs im
Speicher
Triggerposition im
Anzeigefenster
Triggerposition
im Speicher
Digitale Kanäle
ausschalten
Erfassungsstatus
Kanal 1
Digitale
Kanäle
Horizontale
Zeitbasis
Trigger
Verzögerung
Kanalkopplung
und vertikale
Digitale Kanäle
einschalten
