Einstellen der Logikanalyserkanäle (nur DS1000D Serie)
Die DS1000D Serie bietet einen 16 kanaligen Logikanalyator (Abkürzung LA) an,
welcher Digitalsignale linear mit den 2 analogen Kanälen messen kann. Einkanal
oder Mehrkanäle können mit „Ein“ oder „Aus“ ausgewählt werden und es kann
auch die Signalgröße eingestellt werden. Ändern der Anzeigeposition und Auswahl
von verschiedenen Grenzbereichseinstellungen.
Drücken Sie die LA Funktionstaste und gehen Sie zu folgendem Menü.

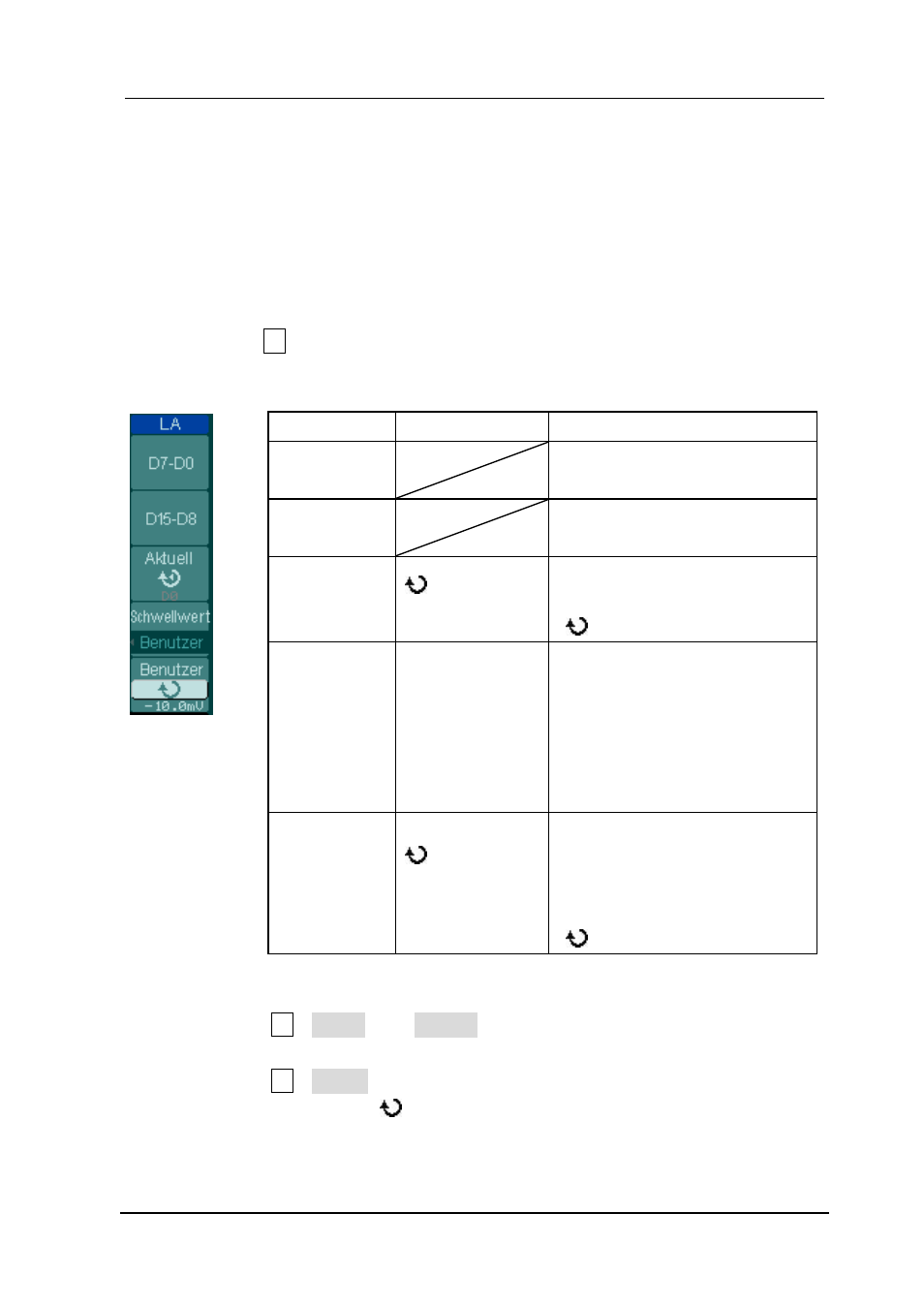

Abbildung 2-31 Table 2-15 Das Logikanalysatormenü
Menü
Einstellungen Bemerkungen
D7-D0
Einstellen der Kanalgruppe
D7-D0 (siehe Tabelle 2-16)
D15-D8
Einstellen der Kanalgruppe
D15-D8 (siehe 2-17)
Aktuell
<D15-D0>
Kanal auswählen mit drehen
am Multifunktionsdrehknopf
( ).
Schwellwert
TTL
CMOS
ECL
Benutzer
Modus für alle digitalen
Kanäle auswählen. Die
Schwellenspannung kann
eingestellt werden, wenn der
Menüpunkt Benutzer
ausgewählt wird.
Benutzer
<Schwellwert-
spannung>
Einstellen der
Schwellenspannung mit
drehen am
Multifunktionsdrehknopf
( ) .
1. Anzeigen und organisieren der digitalen Kanäle
(1) Drücken Sie LA→D7-D0 oder D15-D8 und gehen Sie zu den Einstellungen für
Gruppenkanäle. Ein-/ Ausschalten der Anzeige für digitale Kanäle.
(2) Drücken Sie LA→Aktuell und wählen Sie einen digitalen Kanal mit drehen am
Multifunktionsdrehknopf ( ). Der ausgewählte Kanal wird in roter Farbe
angezeigt.
