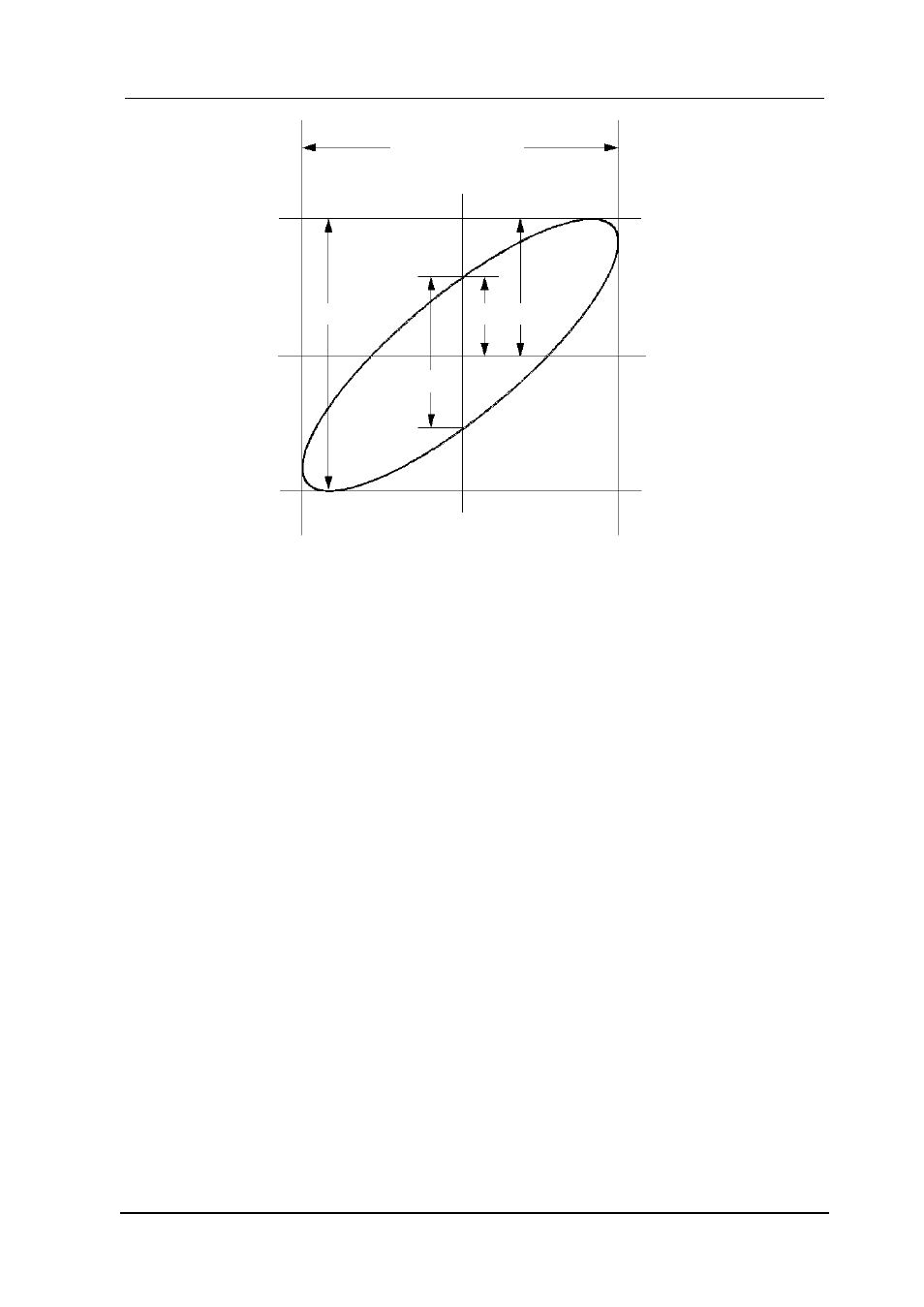

Abbildung 3-6
Ellipsenmethode für das Beobachten der Phasenverschiebung
Sin
θ = A/B oder C/D, wenn θ = Phasenverschiebungswinkel (in Grad) zwischen den
zwei Signalen.
Durch umformen der Formel oben, erhält man:
θ = ±arcsine (A/B) or ±arcsine (C/D)
Wenn sich die Hauptachse der Ellipse im I. und III. Quadranten befinden, liegt θ in
dem Bereich von (0~π/2) oder (3π/2~2π). Liegt die Hauptachse hingegen im II.
und IV. Quadranten, liegt
θ in dem Bereich von ( π/2~π) oder (π~3π/2).
A B
C
D
Signal muss
zentriert in X
sein
