Dauertrigger (nur DS1000D Serie)
Dauertriggermodus: Triggerung in eingestellter Zeit wenn die voreingestellten
Bedingungen erfüllt werden.
Drücken Sie MENU→Modus→Dauer um das Dauertriggermenü wie folgt
anzuzeigen.

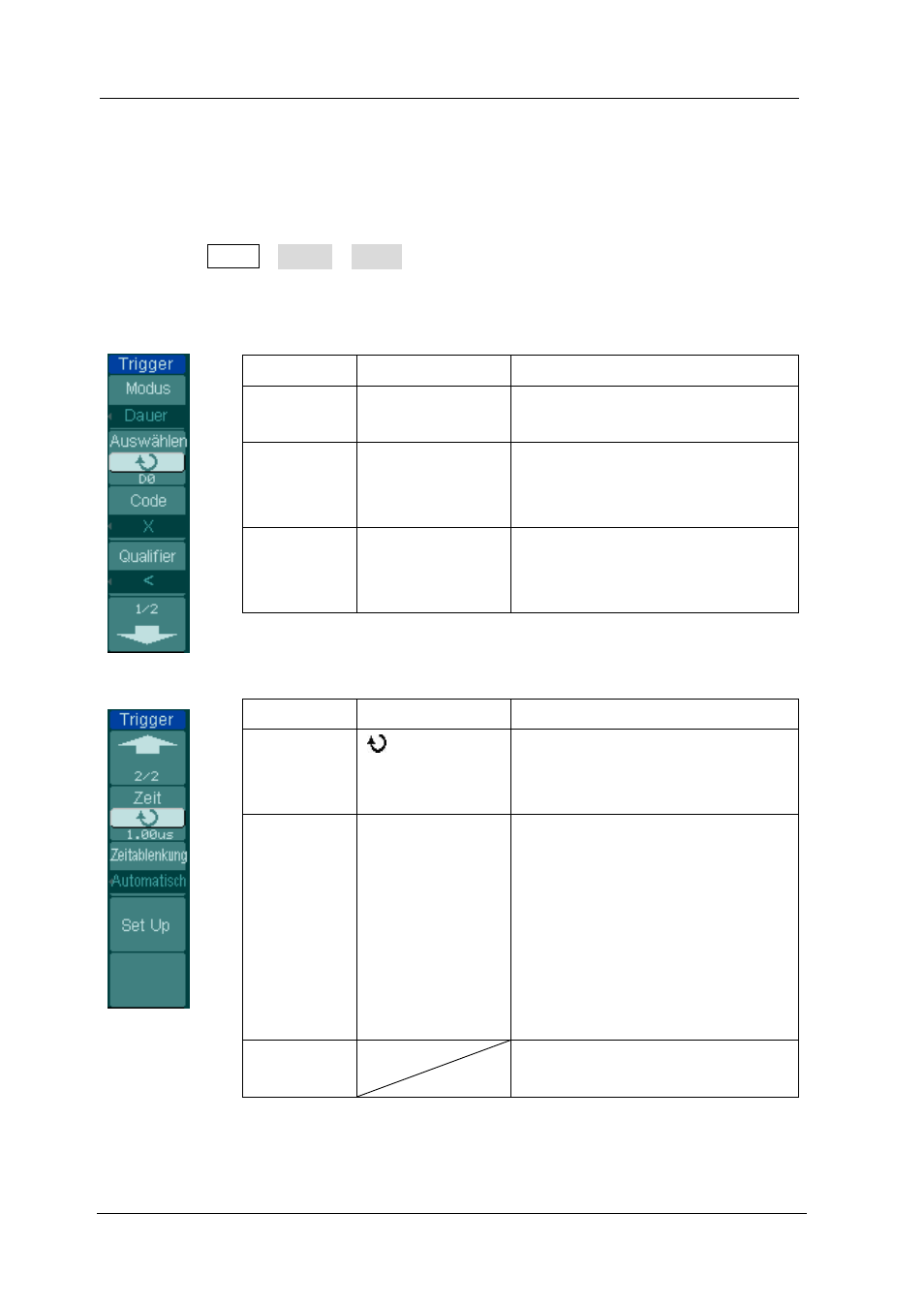

Abbildung 2-61 Tabelle 2-37 Das Dauertriggermenü (Seite 1/2)
Menü
Einstellungen Bemerkungen
Auswählen D15-D0
Auswahl eines digitalen Kanals
für den Dauertrigger
Code
H
L
X
High-Pegel
Low-Pegel
Ignorieren
Qualifier
<
>
=
Auswahl der zeitlichen
Begrenzungen
Abbildung 2-62 Tabelle 2-38 Das Dauertriggermenü (Seite 2/2)
Menü
Einstellungen Bemerkungen
Zeit
<Zeit-
einstellung>
Auswahl Dauer- und
Limitsymbolzeit.
Zeit-
ablenk-ung
Auto
Normal
Einmalig
Erfassung eines Signalverlaufes
auch wenn Trigger nicht
ausgelöst wurde.
Erfassung eines Signalverlaufes
wenn Trigger ausgelöst wurde.
Wenn Trigger ausgelöst wird,
Erfassung eines Signalverlaufes
und stoppe dann.
Set Up
Zum Setupmenü, siehe Tabelle
2-40.
