3. Einstellung für Tastkopfdämpfung
Ihr Oszilloskop erlaubt Ihnen die Tastkopfdämpfung einzustellen. Der
Dämpfungsfaktor verändert die Vertikalskalierung des Oszilloskops, so dass die
Messergebnisse den Spannungspegel an der Tastkopfspitze wieder spiegeln.
Um die Tastkopfdämpfung zu ändern (oder zu prüfen), kann die Einstellung mit dem
Drücke der CH1 oder CH2 Taste aufgerufen werden (Je nachdem welcher Kanal
benutzt wird). Drücken Sie die Messkopf Taste um die Tastkopfdämpfung dem
Tastkopf anzupassen. Diese Einstellung wird solange beibehalten, bis diese wieder
geändert wird.

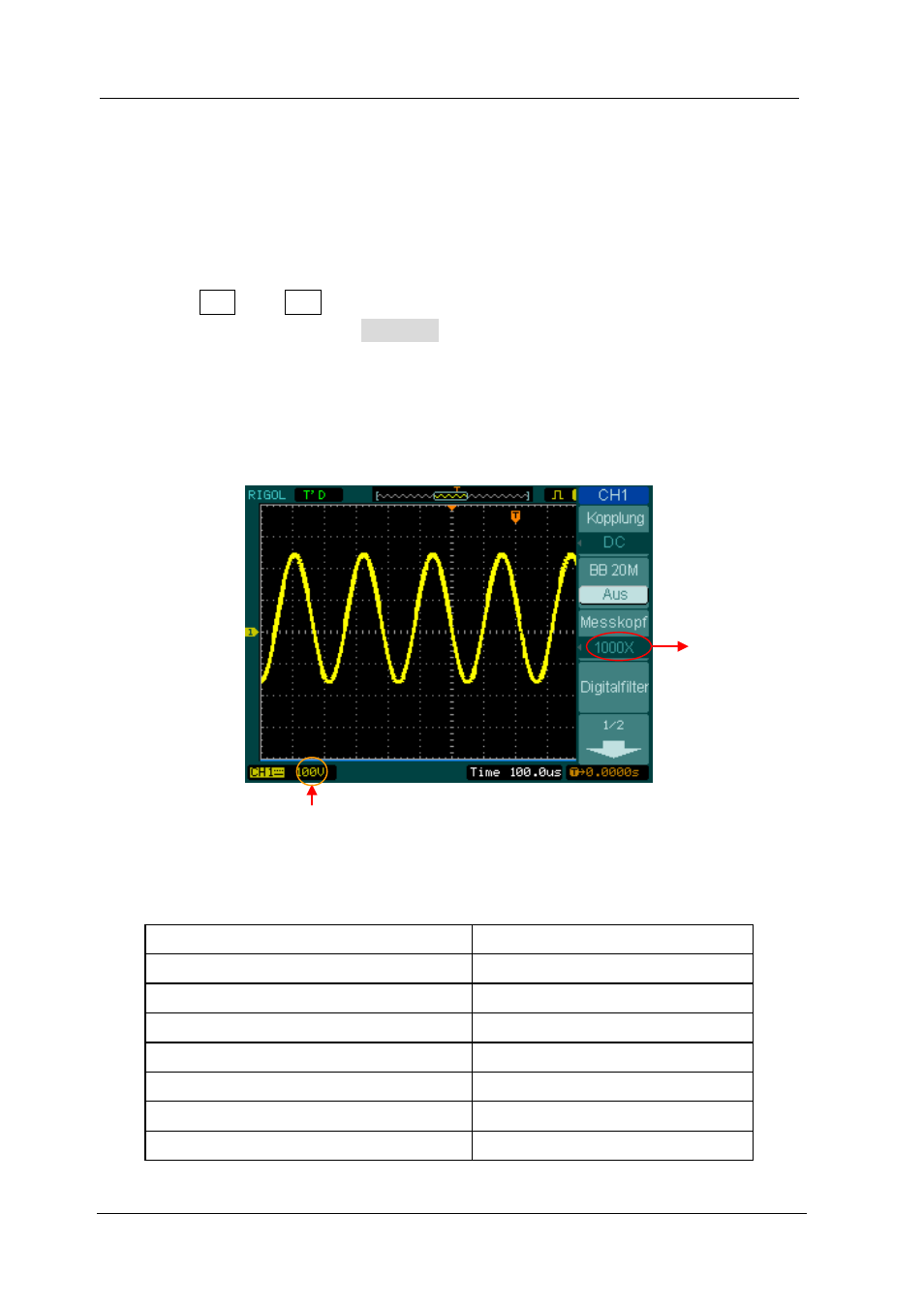

Abbildung 2-8 zeigt ein Beispiel für die Benutzung einer Tastkopfdämpfung von
1000:1.
Abbildung 2-8
Benutzung einer Tastkopfdämpfung von 1000:1
Tabelle 2-3 Die Tastkopfeinstellungen
Faktoren für Tastkopfdämpfung Entsprechende Einstellung
1:1
1X
5:1
5X
10:1
10X
50:1
50X
100:1
100X
500:1
500X
1000:1
1000X
Tastkopf-
dämpfung
Vertikal Volt/Div.
