Triggerung auf Video Linien
1. Drücken Sie die MENU Taste im Trigger Kontrollbereich um das Trigger Menü zu
öffnen.
2. Drücken Sie Modus um Video auszuwählen.
3. Drücken Sie Quelle um CH1 als Trigger Quelle auszuwählen.
4. Drücken Sie Polarität um Auszuwählen.
5. Drücken Sie Sync um Leitungsnummer auszuwählen.
6. Drehen Sie den Multifunktionsknopf ( ) um auf eine bestimmte Liniennummer
zu Triggern.
7. Drehen Sie den
Knopf um das Trigger Level des Video Sync Pulses
einzustellen, dadurch erreichen Sie einen stabilen Trigger.
8. Drehen Sie den horizontal
Knopf um den vollen Signalverlauf auf
dem Bildschirm anzuzeigen.

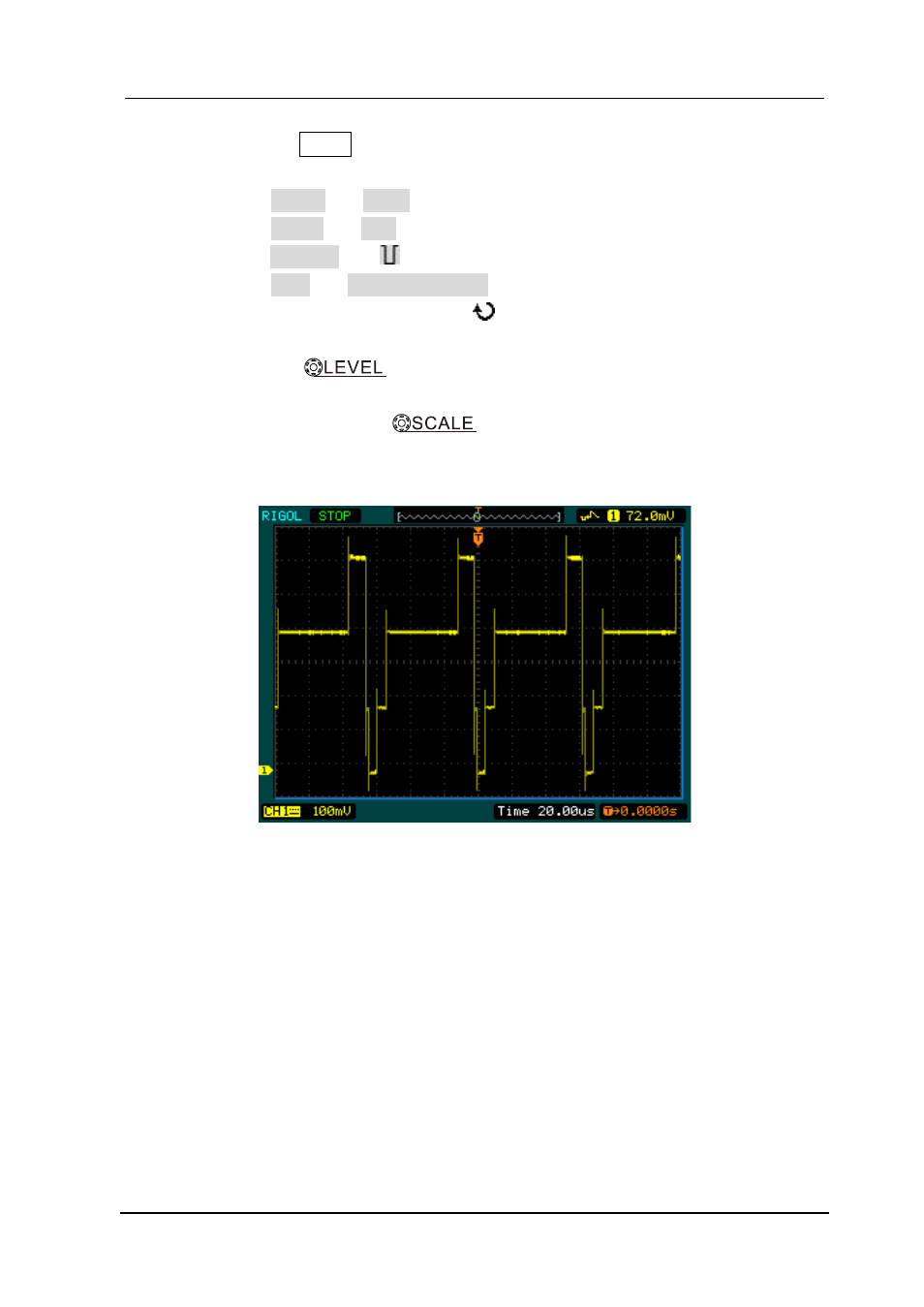

Abbildung 3-8
Anzeige Signalverlauf
