Benutzerhandbuch für DS1000E, DS1000D Serie
2-110

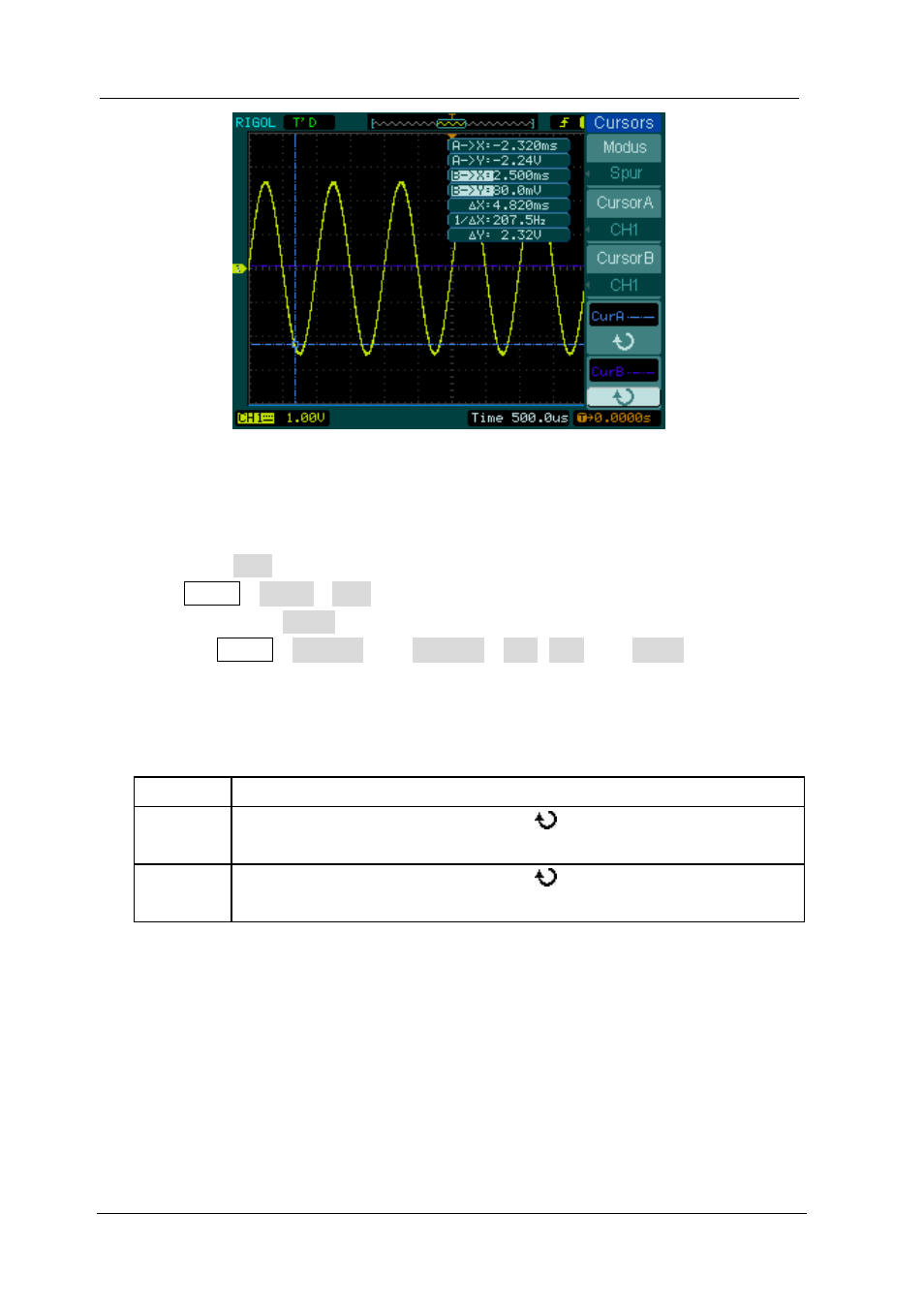

Abbildung 2-137
Trackmessmodus für Cursormessungen
Um Trackcursormessungen durchzuführen, folgen Sie diesen Schritten:
1. Wählen Sie Spur Modus für Cursormessungen durch Drücken des Softkeys wie
folgt: Cursor→Modus→Spur.
2. Wählen Sie Kanal Quelle für Cursor A und Cursor B durch Drücken der folgenden
Softkeys: Cursor→Cursor A oder Cursor B→CH1, CH2 oder Nichts.
3. Bewegen Sie den Cursor um die horizontale Position des Cursors einzustellen:
(Details in der folgenden Tabelle)
Tabelle 2-88 Cursorverwendung
Cursor
Operation
Cursor A
Drehen des Multifunktionsknopfes ( ) um den Cursor A horizontal
zu bewegen
Cursor B
Drehen des Multifunktionsknopfes ( ) um den Cursor B horizontal
zu bewegen
Hinweis: Horizontales Bewegen des Cursors ist außerhalb des Trackingmodus nicht
unterstützt.
4. Erhalten der Messwerte:
Position des Cursor 1 (Zeitcursor zentriert im Mittelpunkt des Bildschirmes;
Spannungscursor zentriert an der Erdungsreferenz).
Position des Cursor 2 (Zeitcursor zentriert im Mittelpunkt des Bildschirmes;
Spannungscursor zentriert an der Erdungsreferenz).
