Benutzerhandbuch für DS1000E, DS1000D Serie
2-50

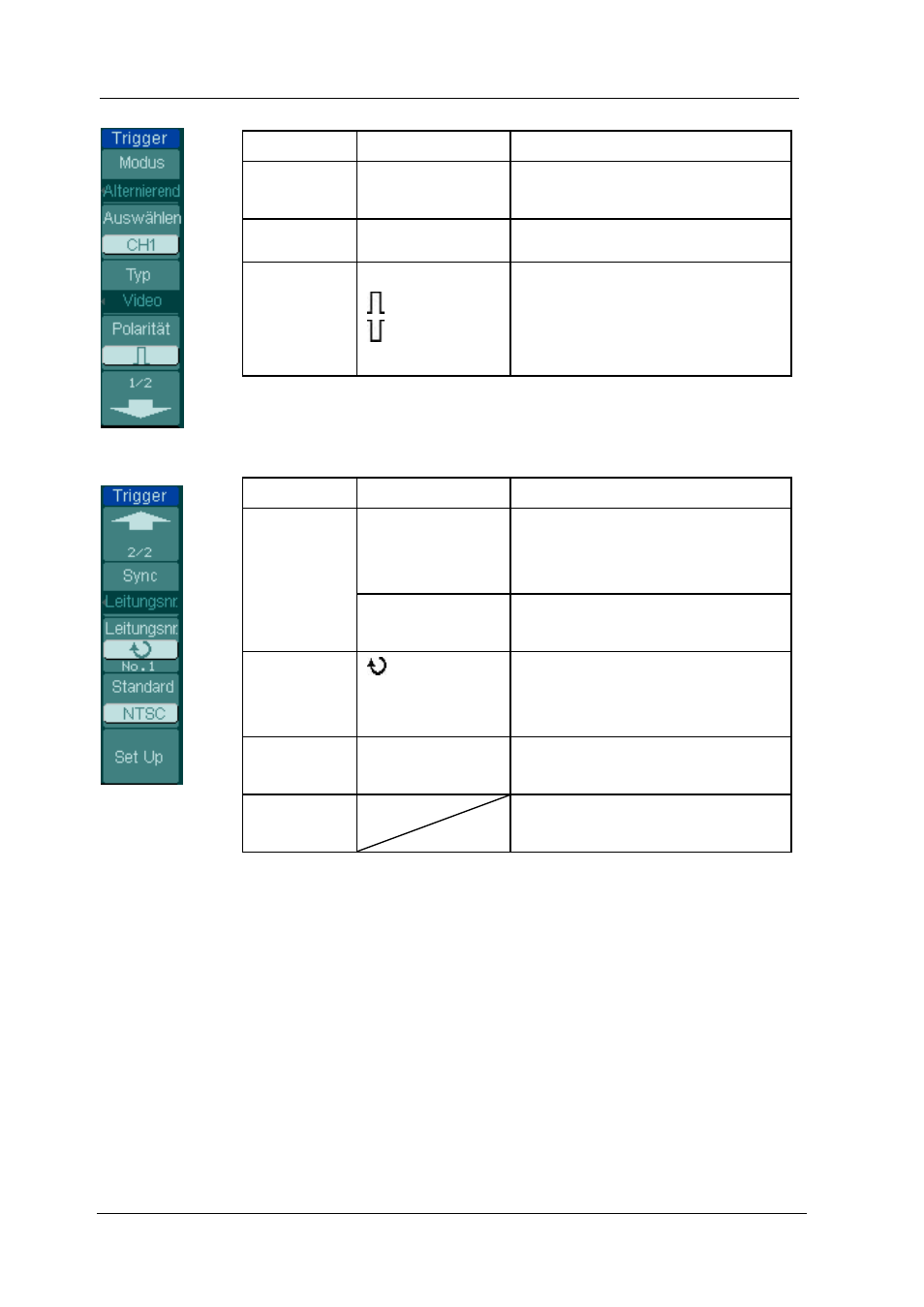

Abbildung 2-57 Tabelle 2-33 Das Alternier Menü (Trigger Typ: Video, Seite 1/2)
Menü
Einstellungen Bemerkungen
Auswählen
CH1
CH2
Setze Trigger Modus für Kanal 1
Setze Trigger Modus für Kanal 2
Typ
Video
Video Trigger für den Kanal
Polarität
positiv
negativ
Triggerung auf positiven sync
Puls
Triggerung auf negativen sync
Puls
Abbildung 2-58 Tabelle 2-34 Das Alternier Menü (Video, Leitungsnummer Seite 2/2)
Menü
Einstellungen Bemerkungen
Sync
ALL lines
Line Num
Triggerung auf alle Leitungen.
Triggerung auf spezielle
Leitungen.
Odd field
Even field
Setze Triggerung auf ungerade
oder gerade Felder.
Leitungs-
nummer
<
Leitungs-
auswahl
>
Wähle spezifizierte
Leitungszahl für sync
Standard
PAL/SECM
NTSC
Wähle Videostandard
Set Up
Zum Setupmenü, Siehe Tabelle
2-39.
