Benutzerhandbuch für DS1000E, DS1000D Serie
1-5

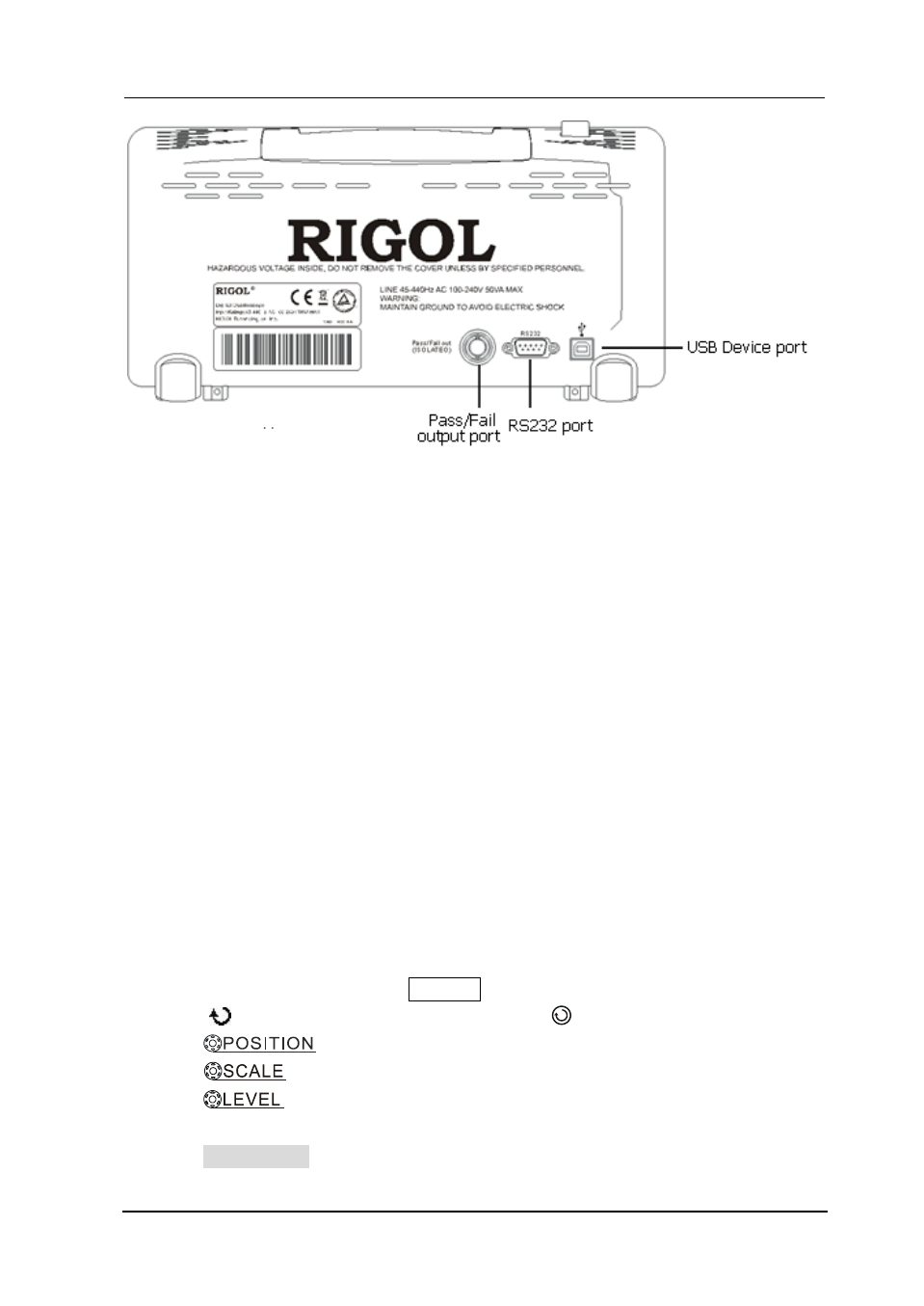

Abbildung 1-4
Rückseite Anweisungen
Die Rückseite der DS1000E, DS1000D Serie enthalten folgende
Anschlüsse:
(1) Pass/ Fail Anschluss: Die Pass/ Fail Testergebnisse können durch diesen
Anschluss ausgegeben werden.
(2) RS232 Anschluss: Das Oszilloskop kann an externe Ausrüstung über die
serielle Schnittstelle verbunden werden.
(3) USB Geräte Anschluss: Wird benutzt um Daten auf externen
USB-Geräten zu speichern, welche als „Device Equipment” erkannt werden.
Beispiel: Anschluss von PictBridge-Druckern den über USB-Anschluss.
Bezeichnungen in diesem Handbuch:
Im ganzen Handbuch sind Bezeichnungen von Knöpfen und Tasten gleich wie
die auf der Frontabdeckung.
Eine Umrandung eines Tastnamens zeigt eine Menü-Funktionstaste auf der
Frontabdeckung an, wie Measure.
(
) Deutet den Multifunktionsdrehknopf an.
deutet die zwei „POSITION“ Knöpfe an.
deutet die zwei „SCALE“ Drehknöpfe an.
deutet den „LEVEL“ Drehknopf an.
Der grau hinterlegte Name zeigt eine Menüschaltfläche an, wie
Signalverlauf im Speicher Menü.
