Benutzerhandbuch für DS1000E, DS1000D Serie
1-12
Logiktastköpfe (nur DS1000D Serie)
Digitaltastköpfe werden nur für die DS1000D Serie bereitgestellt, welche einen
Logikanalysator haben.
1. Schalten Sie das Oszilloskop aus, falls erforderlich, um einen Kurzschlusse zu
vermeiden. Sollte keine Spannung an den Digitaltastköpfen anliegen kann das
Oszilloskop angeschaltet bleiben.
2. Schließen Sie den Stecker der Flachleitung FC1868 am Logikanalysatoreingang
an. Verbinden Sie die andere Seite mit dem „Logic Head“ LH1116. Eine
Kennzeichnung ist an jedem Ende der Flachleitung angebracht, damit diese nicht
falsch angeschlossen werden kann. Es ist unnötig das Oszilloskop auszuschalten,
wenn die Leitungen angeschlossen werden.

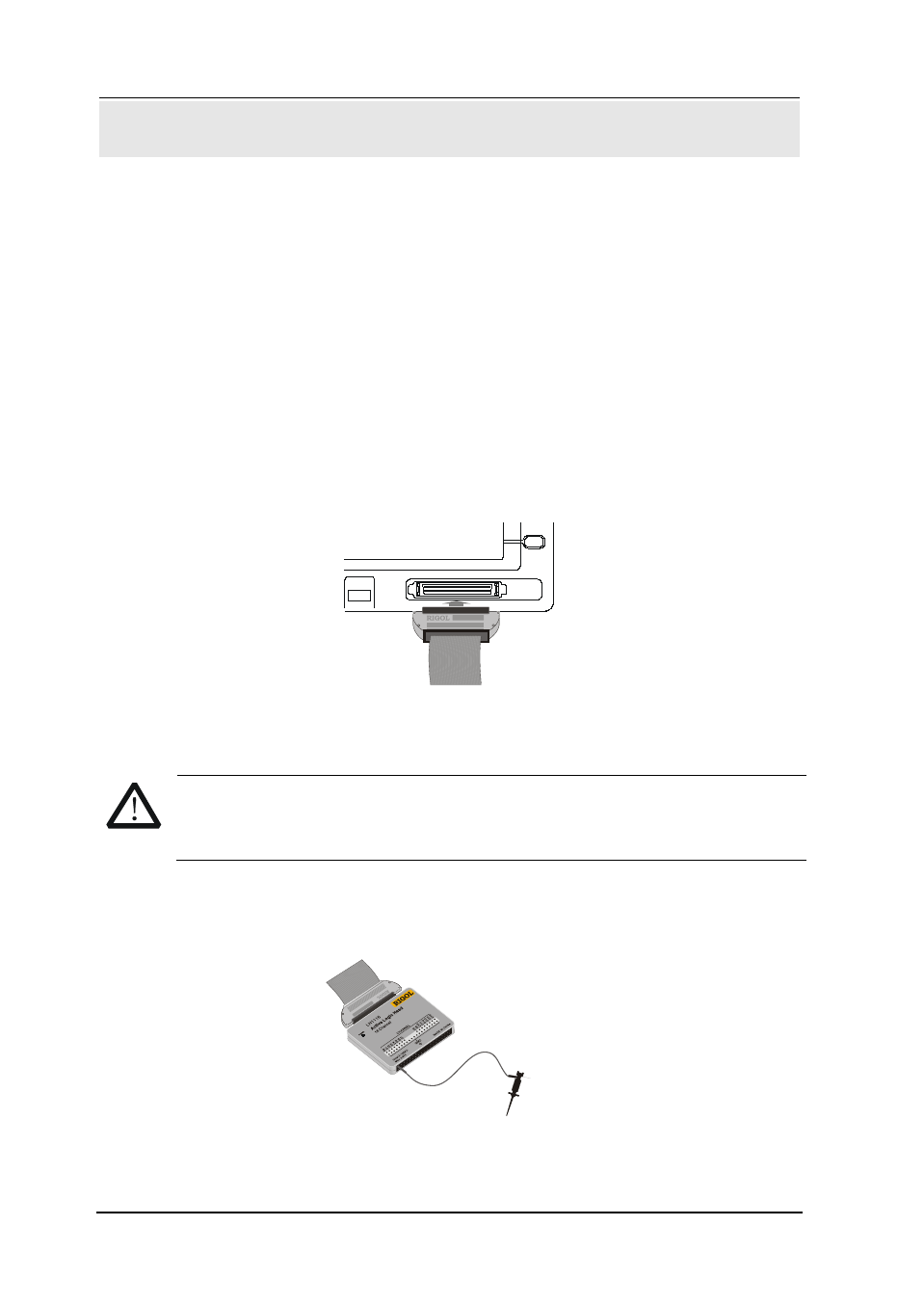

Abbildung 1-14
Verbinden des „Logic Head“
ACHTUNG
Benutzen Sie nur FC1868, LH1116, TC1100 und LC1150 hergestellt von
RIGOL, speziell für die DS1000D Serie.
3. Verbinden Sie einen Tastkopf mit einer Anschlussleitung. Stellen Sie sicher, dass
der Tastkopf korrekt verbunden ist.
Abbildung 1-15
Eingangsschnittstelle für Digitalkanäle
Tastkopf
