Die Automatik Messung von Zeitparametern
Ihr Oszilloskop bietet automatische Zeitmessungen, welche Frequenz, Periode,
Anstiegszeit, Abfallzeit, +Breite, -Breite, Delay 1→2 , Delay 1→2 , Phas 1→2 ,

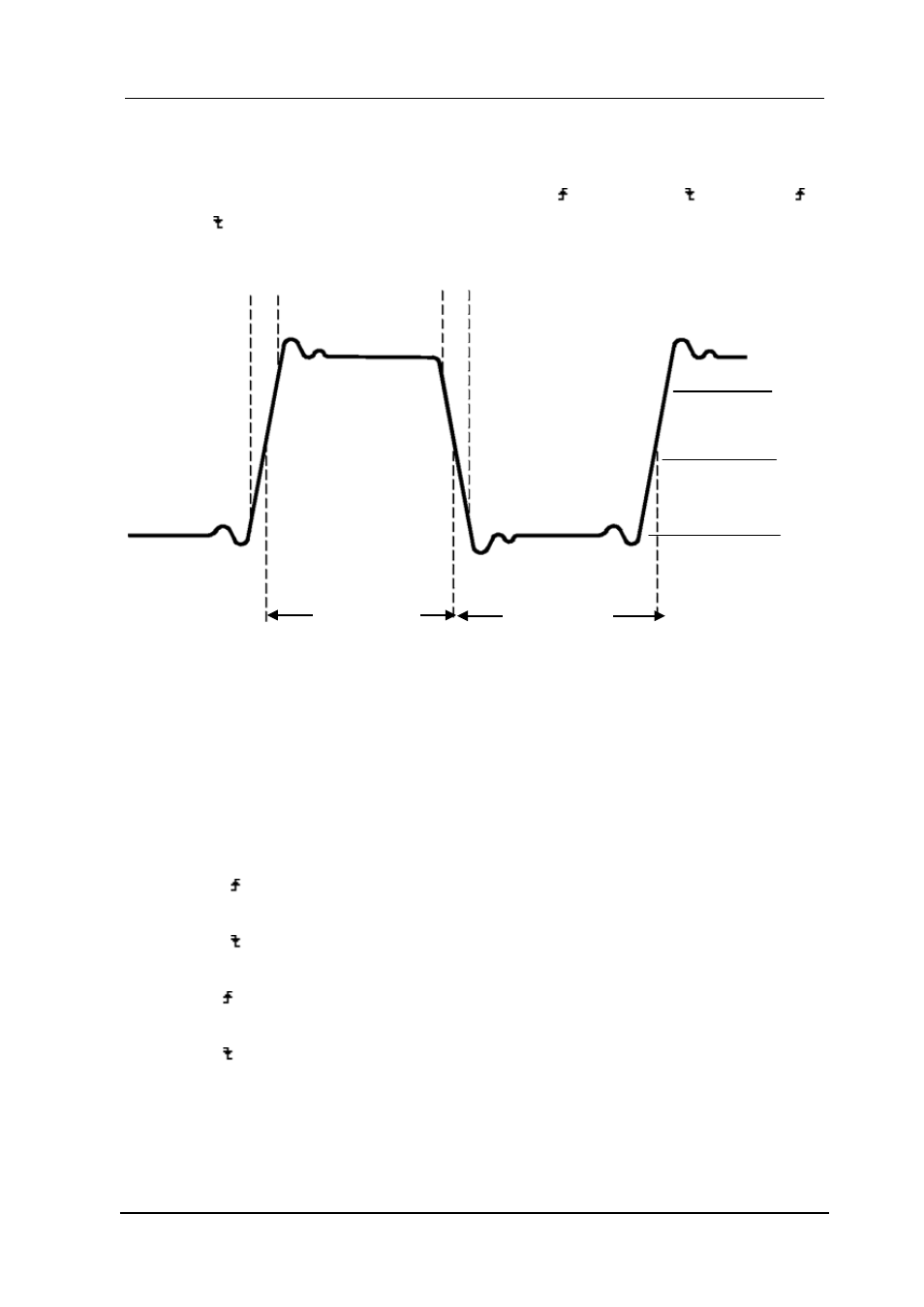

Phas 1→2 , +Duty und –Duty beinhalten. Die folgende Abbildung zeigt einen
Pulsverlauf mit einigen Zeitmesspunkten.
Abbildung 2-132
Zeitmesspunkte
Anstiegszeit: Benötigte Zeit der ansteigenden Flanke des ersten Pulses eines
Signalverlaufes um von 10% auf 90% der Amplitude zu steigen.
Abfallzeit: Benötigte Zeit der fallenden Flanke des ersten Pulses eines
Signalverlaufes um von 90% auf 10% der Amplitude zu fallen.
+Breite: Pulsdauer des ersten, positiven Pulses bei 50% Punkt der Amplitude.
-Breite: Pulsdauer des ersten, negativen Pulses bei 50% Punkt der Amplitude.
Delay 1→2 : Die Signalverzögerung zwischen den zwei Kanälen bei steigender
Flanke.
Delay 1→2 : Die Signalverzögerung zwischen den zwei Kanälen bei fallender
Flanke.
Phas 1→2 : Der Phasenverschiebungswinkel zwischen den zwei Kanälen bei
steigender Flanke.
Phas 1→2 : Der Phasenverschiebungswinkel zwischen den zwei Kanälen bei
steigender Flanke.
+Duty: +Tastgrad, definiert als +Pulslänge/ Periode.
-Duty: -Tastgrad, definiert als -Pulslänge/ Periode.
10%
50%
90%
-Pulsdauer +Pulsdauer
Abfallzeit
Anstiegszeit
