Beispiel 10: Triggerung auf ein Digitalsignal
Speziell bei Digitalsignalen wird die Muster- und Dauertriggerung verwendet, um
fortzufahren wenn das Trigger System benutzt wurde.
Die zwei Trigger Arten sind nur für Digitalsignale zulässig.
Muster
Führen Sie folgende Schritte aus:
1. Drücken Sie die MENU Taste im Triggereinstellbereich um das Trigger Menü zu
öffnen.
2. Drücken Sie Modus um Muster Modus auszuwählen.
3. Drehen Sie den Multifunktionsknopf ( ) um den von Ihnen gewünschten Kanal
auszuwählen.
4. Drücken Sie Code um die Codeeinstellung auszuwählen (H, L, X,
, oder
)
5. Drücken Sie Ablenkung um den Trigger Modus auszuwählen: Auto, Normal,
oder Single.
6. Drücken Sie Set Up um die Sperrzeit einzustellen.

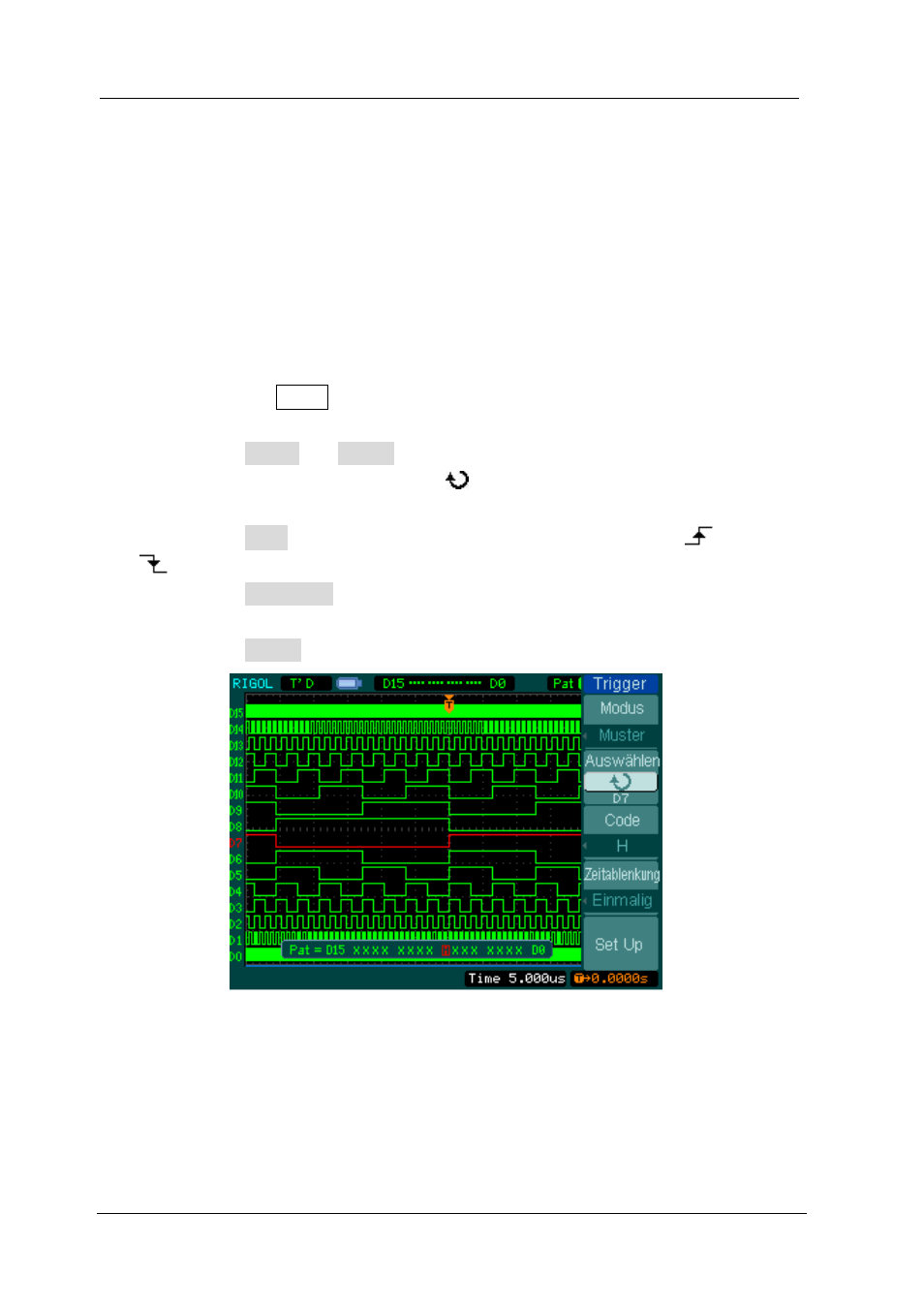

Abbildung 3-12
Pattern Trigger auf Digitalsignal
