2. Ändern Sie die Trigger Einstellung, und beobachten Sie die Änderung
in der Statusleiste.
Drücken Sie die MENU Taste in der Trigger Einstellung. Es wird ein Menü auf
dem Bildschirm eingeblendet welches die Trigger Einstellmöglichkeiten zeigt,
wie in Abbildung 1-21 dargestellt.

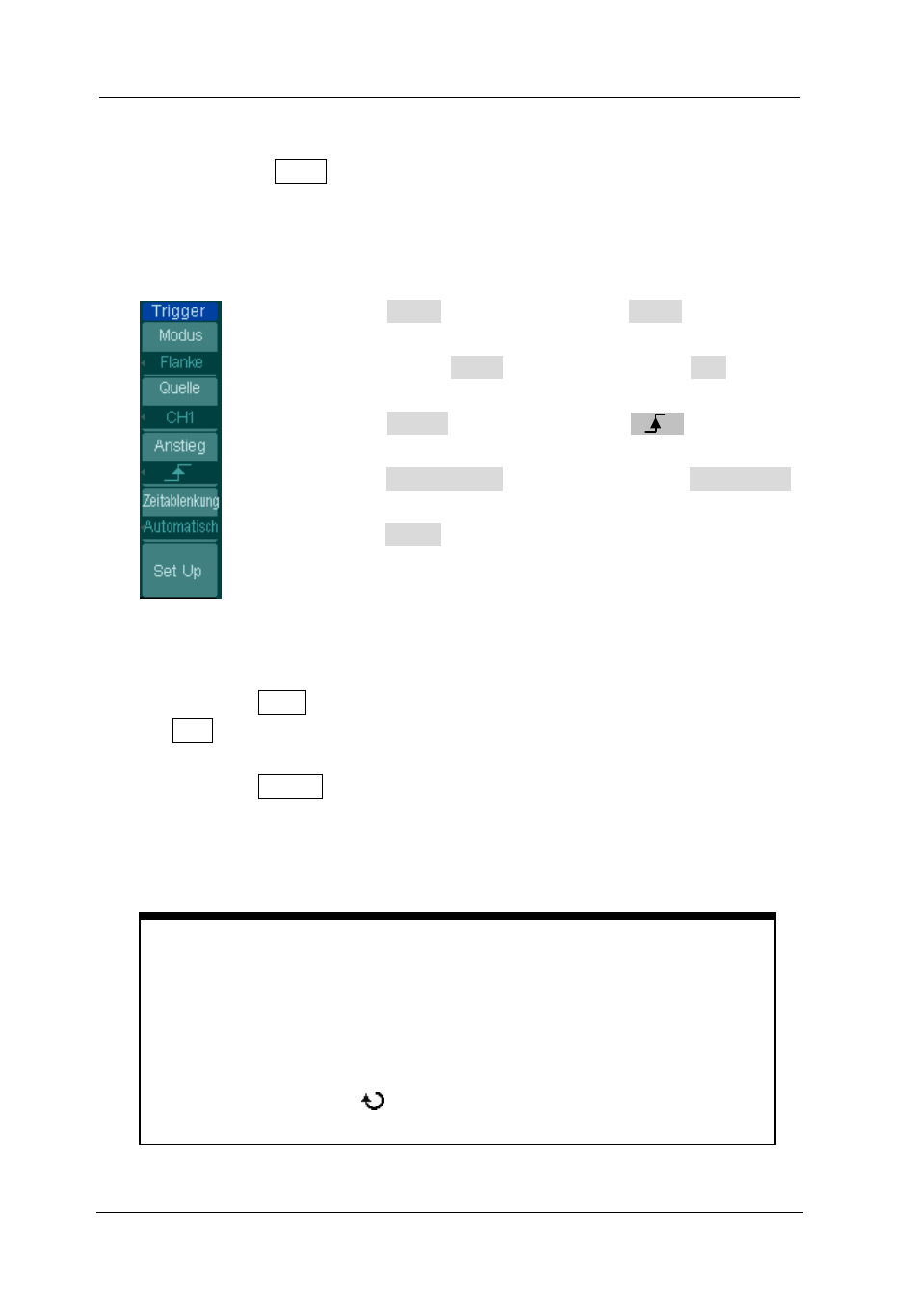

Abbildung 1-21
· Drücken Sie die Modus Taste und wählen Sie Flanke.
· Drücken Sie die Trigger Quelle Taste und wählen Sie CH1.
· Drücken Sie die Anstieg Taste und wählen Sie ..
· Drücken Sie die Zeitablenkung Taste und wählen Sie Automatisch.
· Drücken Sie die Set Up Taste um in das zweite Menü zu gelangen.
Hinweis: Die Triggerbetriebsarten, Anstieg und Quelle ändern sich in
Verbindung mit der Statusleiste in der oberen rechten Ecke im Bildschirm.
3. Drücken Sie 50%
Die 50% Taste setzt der Trigger Level in die Mitte des Signals.
4. Drücken Sie FORCE
Eine Erfassung, unabhängig eines ausreichenden Trigger Signals, wird in der
Regel im „Normal“ oder „Einmalig“ Trigger Modus gestartet. Diese Taste hat
keinen Einfluss wenn die Erfassung gestoppt wurde.
Sperrzeit:
Zeit bevor das Oszilloskop auf das nächste Trigger Signal reagiert.
Während der Sperrzeit wird das Trigger System gesperrt. Diese Funktion
hilft bei der Darstellung von komplexen Signalen, z.B. AM Signalen
(Amplitudenmodulation). Drücken Sie die Sperrzeittaste um den
Multifunktionsdrehknopf ( ) zu aktivieren, dann kann mit diesem die
Sperrzeit eingestellt werden.
