Mathematische Funktionen
Die mathematischen Funktionen beinhalten die Operationen „addieren“,
„subtrahieren“, „multiplizieren“ und „FFT“ für Kanal 1 und Kanal 2. Das
mathematische Ergebnis kann mit den Gitter- und Cursoreinstellung gemessen
werden. Drücken Sie die MATH Taste, um das MATH Interface aufzurufen. Dies sieht
wie folgt aus:

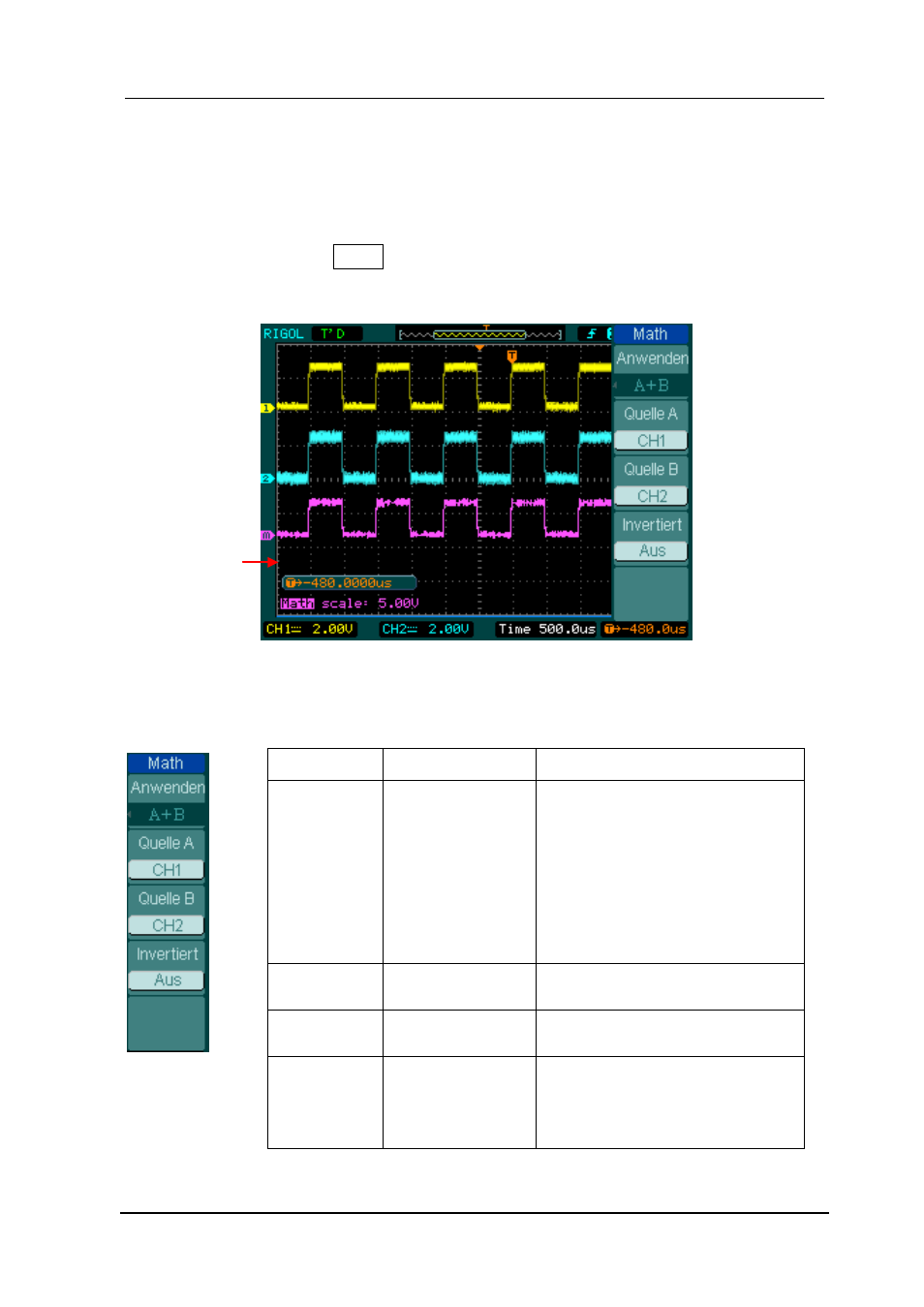

Abbildung 2-15
Mathematische Funktionen
Abbildung 2-16 Tabelle 2-5 Das Menü für mathematische Funktionen
Menü
Einstellungen Bemerkungen
Anwenden
A+B
A-B
A×B
FFT
Addieren von Quelle A und
Quelle B
Subtrahieren von Quelle B
von Quelle A.
Multiplizieren von Quelle A
mit Quelle B.
„Schnelle
Fourier-Transformation“.
Quelle A
CH1
CH2
Definiere Kanal 1 oder Kanal 2
als Quelle A.
Quelle B
CH1
CH2
Definiere Kanal 1 oder Kanal 2
als Quelle B.
Invertiert
An
Aus
Invertieren der
mathematischen Funktion.
Wiederherstellen des
originalen Signalverlaufs.
MATH Skala
