Einstellen des Triggers
Der Trigger legt fest wann das Oszilloskop anfängt Daten zu erfassen und ein Signal
auf dem Bildschirm darstellt. Ist der Trigger richtig eingestellt, kann eine instabile
Anzeige oder ein leerer Bildschirm in aussagekräftige Kurven verwandelt werden.
Wenn ein Oszilloskop mit der Erfassung eines Signals beginnt, sammelt es
genügend Daten, dass das Signal links vom Trigger angezeigt werden kann. Die
Erfassung geht weiter wenn auf das Eintreten der Trigger Bedingung gewartet wird.
Nachdem der Trigger erkannt wurde, erfasst das Oszilloskop genügend Daten um
den Signalverlauf rechts vom Trigger anzuzeigen.
Die Trigger Einstellungen auf der Frontabdeckung beinhaltet ein Knopf und 3
Tasten:
: Knopf für die Einstellung des Trigger Pegels; drücken Sie den Knopf
und der Pegel wird auf null zurückgestellt.
50%: Setzt sofort den Trigger Pegel auf den Vertikalen Mittelpunkt zwischen
die Spitzenwerte des Trigger Signals.
FORCE: Manuelle Auslösung des Triggers, diese Funktion wird meistens im
Einzel- oder Normal-Modus verwendet.
MENU: Taste die das Triggereinstellmenü aktiviert.
Drücken Sie die Trigger MENU Taste um in das Triggereinstellmenü zu gelangen.

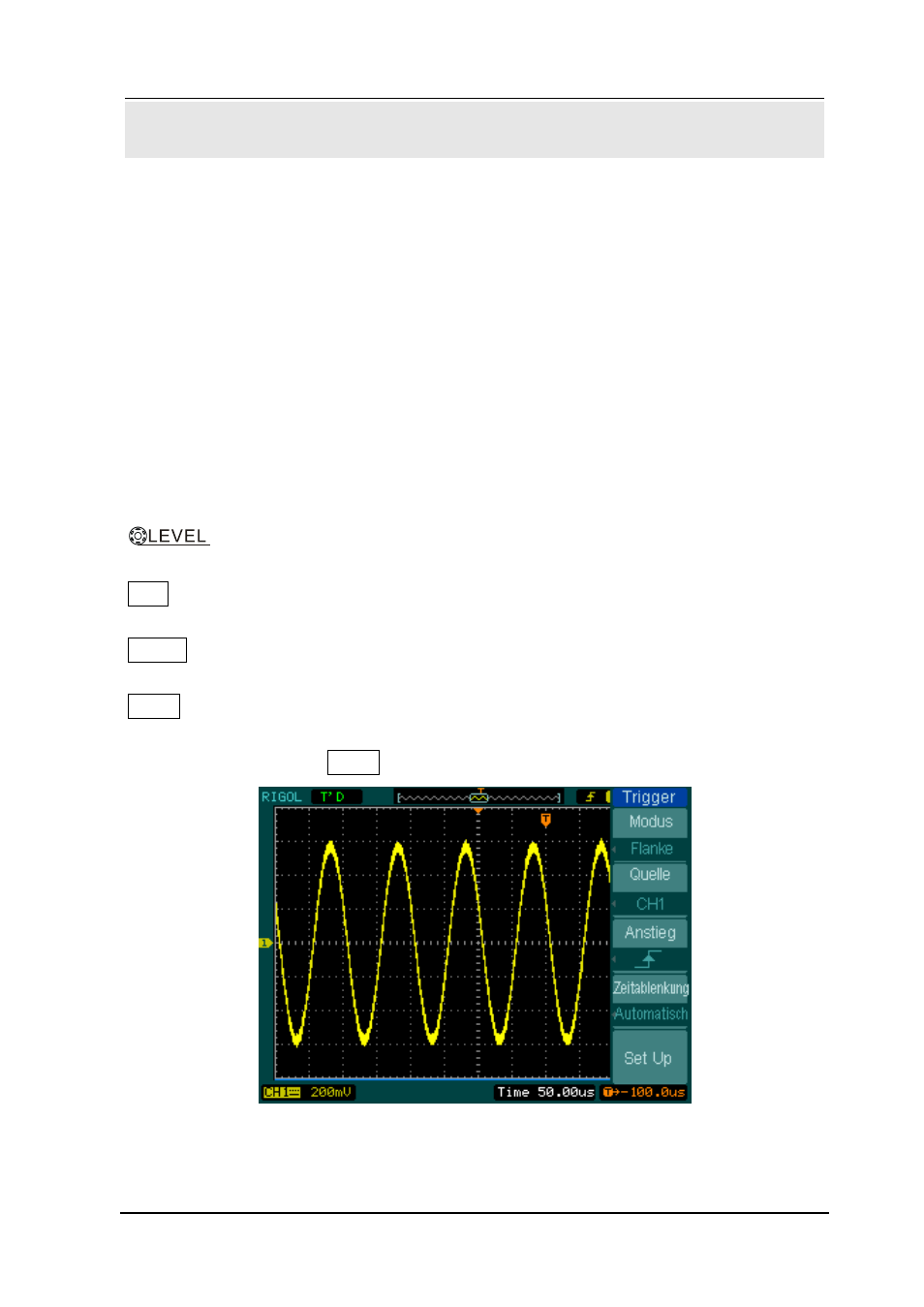

Abbildung 2-41
Das Triggereinstellmenü
