Beispiel 7: Triggerung auf ein Videosignal
Prüfen der Videoschaltung in einem DVD Gerät. Benutzen Sie den Videotrigger um
ein stabiles Bild zu erhalten.
Triggerung auf Video Felder
Um auf Video Felder zu Triggern, folgen Sie diesen Schritten:
1. Drücken Sie die MENU Taste im Triggereinstellbereich um das Trigger Menü zu
öffnen.
2. Drücken Sie Modus um den Video Modus auszuwählen.
3. Drücken Sie Quelle um CH1 als Trigger Quelle auszuwählen.
4. Drücken Sie Polarität um
auszuwählen.
5. Drücken Sie Sync als Ungerades Feld oder Gerades Feld.
6. Drehen Sie den
Knopf um das Trigger Level bei Video Sync Puls zu
setzen, um einen stabilen Trigger zu erreichen.
7. Drehen Sie den horizontal
Knopf um den kompletten Signalverlauf
auf dem Bildschirm zu sehen.

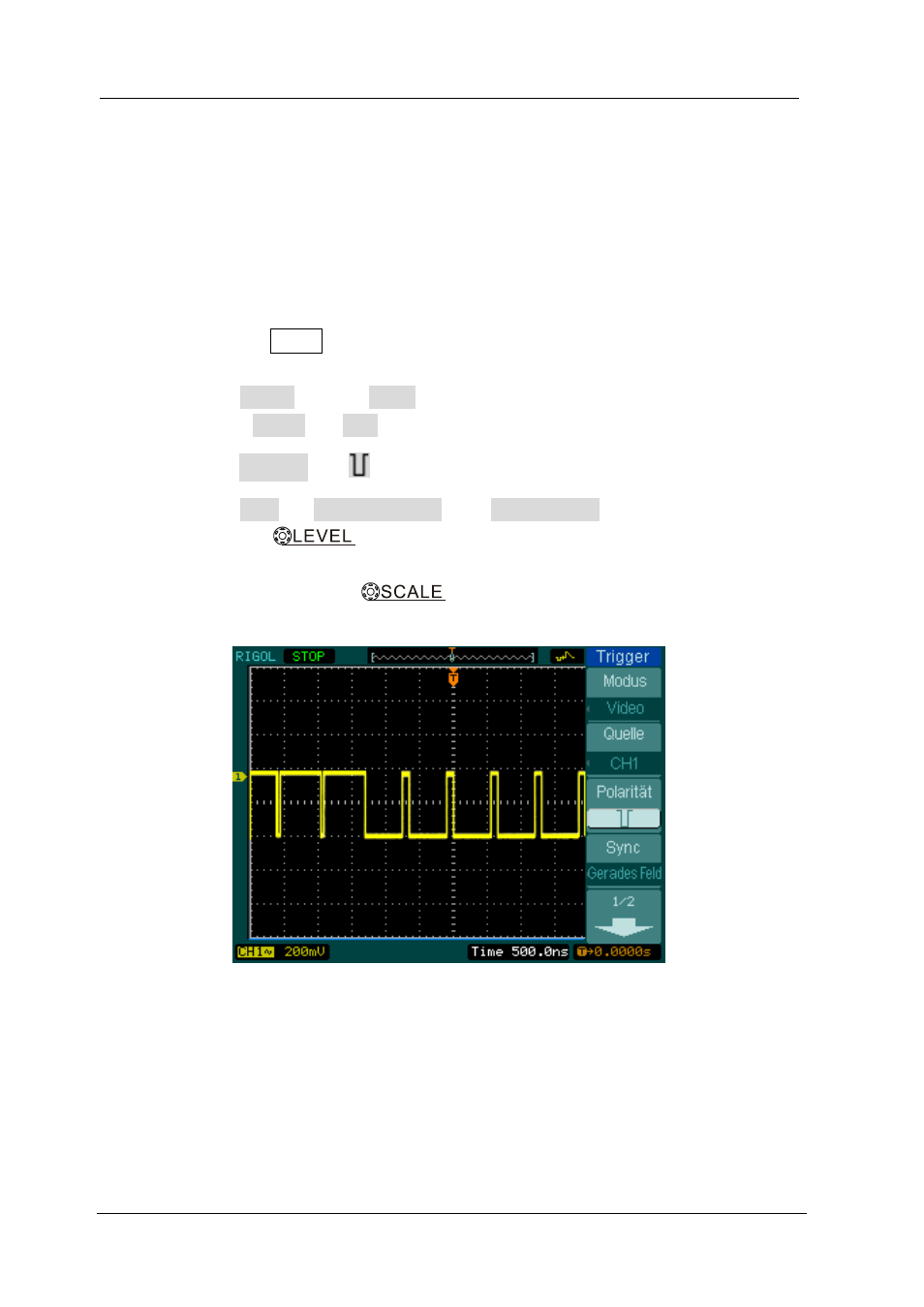

Abbildung 3-7
Anzeige des Signalverlaufes
Das Oszilloskop triggert auf ungerade oder gerade Felder. Um eine Verwechslung bei
gleichzeitiger Triggerung auf ungerade und gerade Felder auszuschließen, wählen
Sie ungerades Feld oder gerades Feld wie im oberen Schritt 5.
