Benutzerhandbuch für DS1000E, DS1000D Serie
2-7
4. Digitale Filtereinstellungen
Die DS1000E, DS1000D Serie bietet 4 digitale Filter (Tiefpassfilter, Hochpassfilter,
Bandpassfilter und Bandsperrfilter) an. Um eine gute Filterwirkung zu erzielen
können bestimmte Signalfrequenzen ausgefiltert werden, indem Sie den Bereich der
Filterfrequenz einstellen. Drücken Sie CH1→Digitalfilter, um das Filtermenü
anzuzeigen. Drehen Sie am Multifunktionsdrehknopf ( ) um die obere und untere
Frequenzgrenze einzustellen.

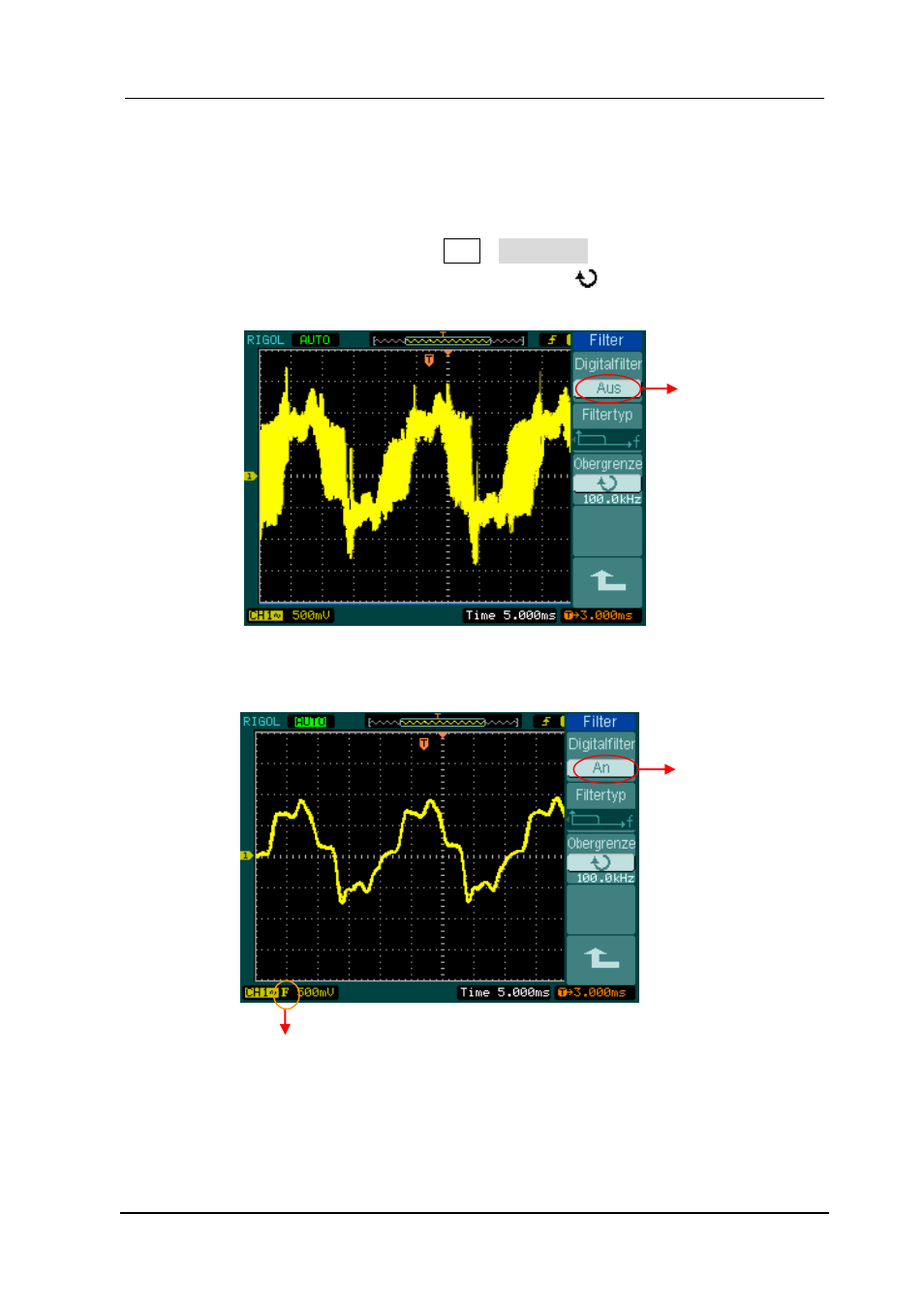

Abbildung 2-9
Signalverlauf bei ausgeschalteten digitalen Filtern
Abbildung 2-10
Signalverlauf bei eingeschaltetem digitalem Filter
Digitalen Filter
ausgeschalten
Digitalen Filter
eingeschalten
Zeichen für digitalen
Filter
