RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-26
Einstellen der Kanalgruppe
Drücken Sie LA→D7-D0 oder D15-D8; Ein-/ Ausschalten der Einzelkanäle oder
ganzer Gruppen. Sie können auch die Größe der Signale in 8 Bits oder als Gruppe
ändern. Siehe Tabelle 2-16 und 2-17.

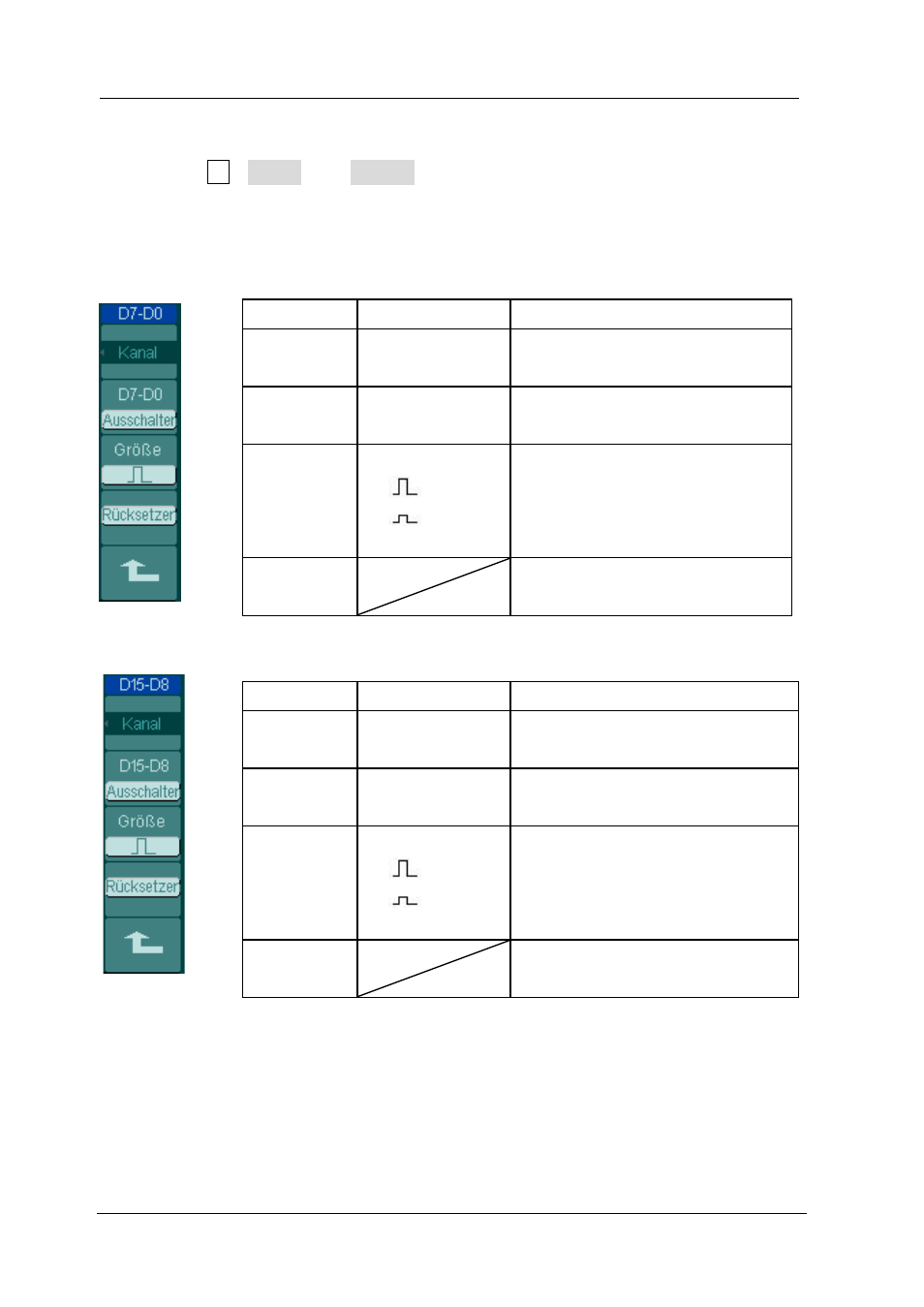

Abbildung 2-34 Tabelle 2-16 Das Menü der digitalen Kanäle (Seite 1)
Menü Einstellungen Bemerkungen
Kanal D7-D0
Ein-/ Ausschalten der
Einzelkanäle von D7-D0.
D7-D0
Ausschalten
Anschalten Gemeinsames Ein-/
Ausschalten aller 8 Kanäle.
Größe
Anzeigen von 8 Kanälen in
einem Fenster.
Anzeigen von 16 Kanälen in
einem Fenster.
Rücksetzen
Zurücksetzen der Signale für
die Kanäle D7-D0
Abbildung 2-35 Tabelle 2-17 Das Menü der digitalen Kanäle (Seite 2)
Menü Einstellungen Bemerkungen
Kanal D15-D8
Ein-/ Ausschalten der
Einzelkanäle von D15-D8
D15-D8
Anschalten
Ausschalten Gemeinsames Ein-/ Ausschalten
aller 8 Kanäle.
Größe
Anzeigen von 8 Kanälen in
einem Fenster.
Anzeigen von 16 Kanälen in
einem Fenster.
Rücksetzen
Zurücksetzen der Signale für die
Kanäle D7-D0
