Benutzerhandbuch für DS1000E, DS1000D Serie
2-3

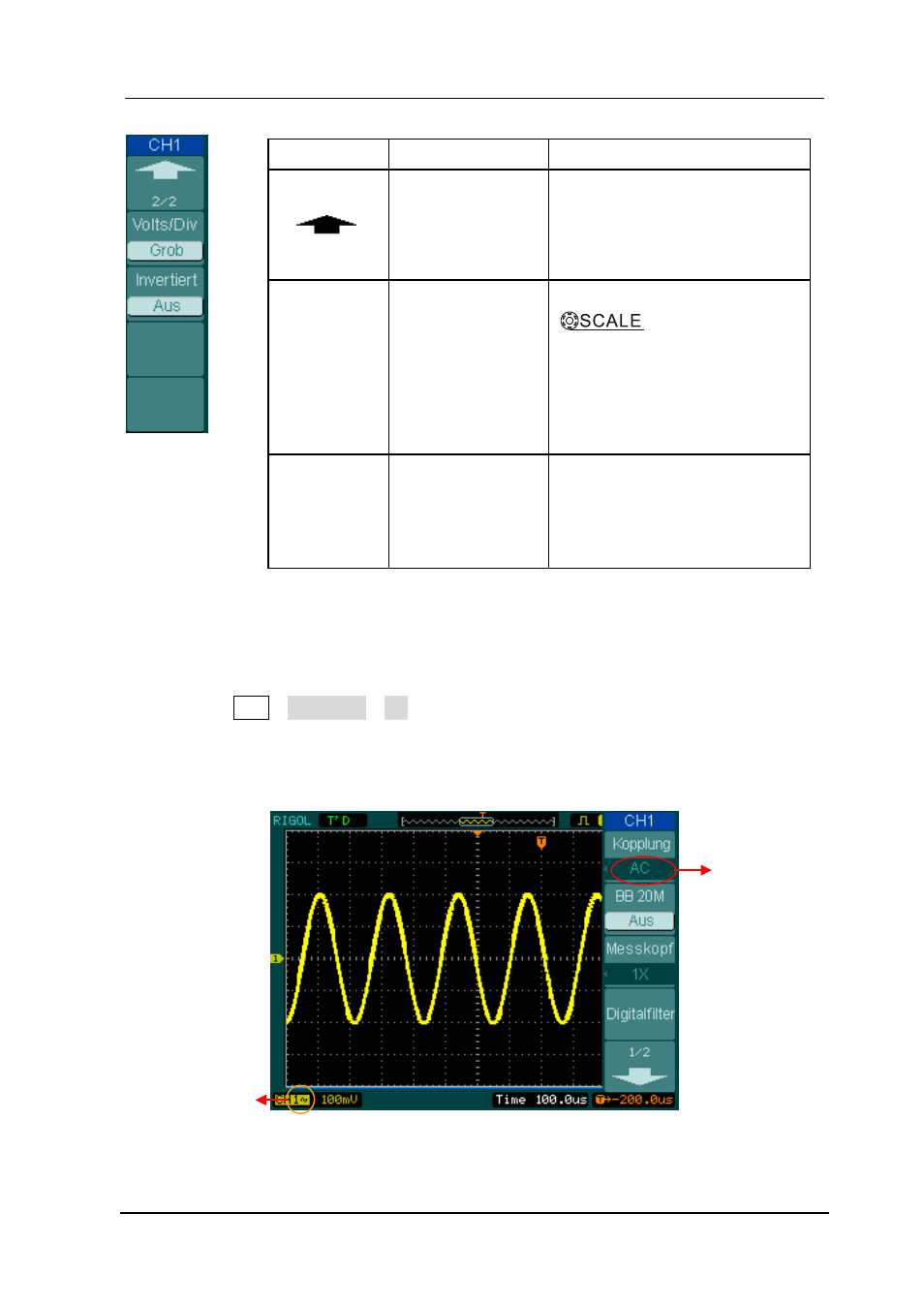

Abbildung 2-2 Tabelle 2-2 Das Kanalmenü (Seite 2/2)
Menü
Einstellungen
Bemerkungen
2/2
Gehen Sie zur vorherigen
Menüseite zurück (Die
Anweisungen sind die
Gleichen, keine weitere
Erklärung)
Volts/Div
Grob
Fein
Wählt die Auflösung des
Drehknopfes
Legt eine 1-2-5 Schrittfolge
fest.
Die Auflösung in kleinere
Zwischenschritte einteilen.
Invertiert
An
Aus
Die Invertier Funktion
einschalten.
Wiederherstellen des original
Signalverlaufes.
1. Kanalkopplung
Als Beispiel wird am Kanal 1 eine Sinusspannung mit DC Anteil angelegt.
Drücken Sie CH1→Kopplung→AC um die „AC“ Kopplung einzuschalten.
Wechselspannungskomponenten des Eingangssignals werden angezeigt,
wohingegen Gleichspannungsanteile ausgeblendet werden. Der Signalverlauf wird
angezeigt wie in Abbildung 2-3:
Abbildung 2-3
AC Kopplungseinstellung
AC
Kopplungs-
einstellung
Statussymbol
AC Kopplung
