Flankentrigger
Flankentriggermodus: Der Flankentrigger bestimmt ob das Oszilloskop den
Trigger Punkt an der steigenden oder fallenden Flanke eines Signals vorfindet.
Wählen Sie aus zwischen steigender, fallender Flanke oder steigender und fallender
Flanke.
Drücken Sie Trigger MENU→Modus→Flanke um das Flankentriggermenü
anzuzeigen, wie folgt.

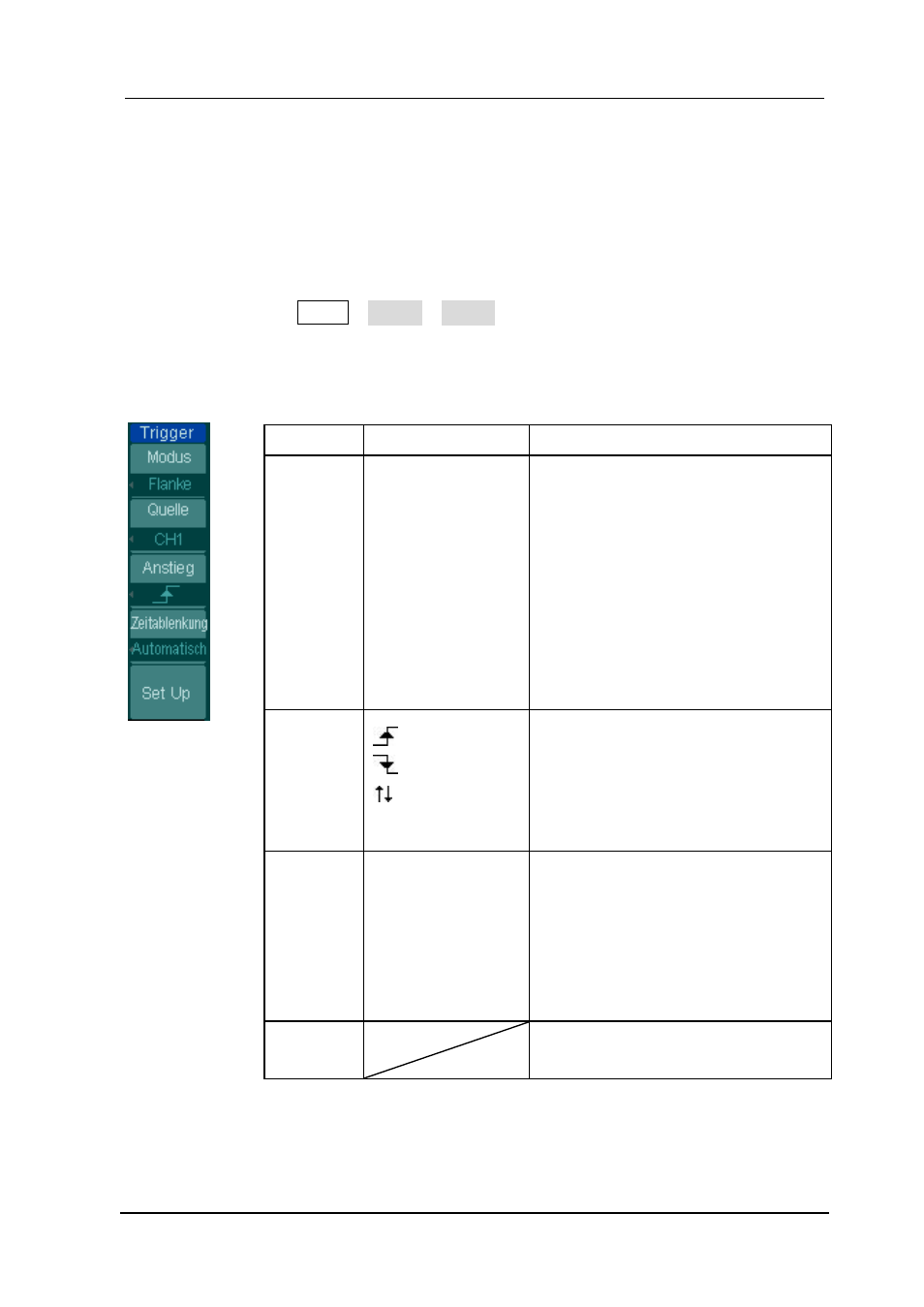

Abbildung 2-42 Tabelle 2-20 Das Flankentriggermenü
Menü
Einstellungen
Bemerkungen
Quelle
CH1
CH2
EXT
AC Line
D15-D0
Auswahl CH1 als Trigger Signal
Auswahl CH2 als Trigger Signal
Auswahl EXT TRIG als Trigger
Signal
Auswahl Netzspannung als Trigger
Signal
Auswahl eines Digitalkanals in
D15-D0 als Trigger Quelle (für
DS1000D Serie)
Anstieg
steigend
fallend
steigend &
fallend
Triggerung auf steigende Flanke
Triggerung auf fallende Flanke
Triggerung auf steigende und
fallende Flanken
Zeitab-
lenkung
Auto
Normal
Single
Erfasse Signalverlauf auch wenn
Trigger nicht ausgelöst wird.
Erfasse Signalverlauf wenn
Trigger auslöst.
Wenn Trigger auslöst, erfasse ein
Signalverlauf und stoppe dann.
Set up
Zum Setupmenü, siehe Tabelle
2-38
