Alternierender Trigger
Alternierender Trigger Modus: Wenn der alternierende Trigger eingeschalten ist,
kommt die Trigger Quelle von 2 vertikalen Kanälen. Dieser Modus kann benutzt
werden um 2 nicht zusammenhängende Signale zu beobachten. Sie können
zwischen zwei verschiedenen Triggermodi für die zwei Vertikalkanäle wählen. Die
Optionen sind wie folgt: Flanke, Impuls, Anstieg und Video. Die Information des
Trigger Levels der zwei Kanäle wird im Bildschirm oben rechts angezeigt.
Drücken Sie MENU→Modus→Alternierend um das alternierende Trigger Menü
anzuzeigen.

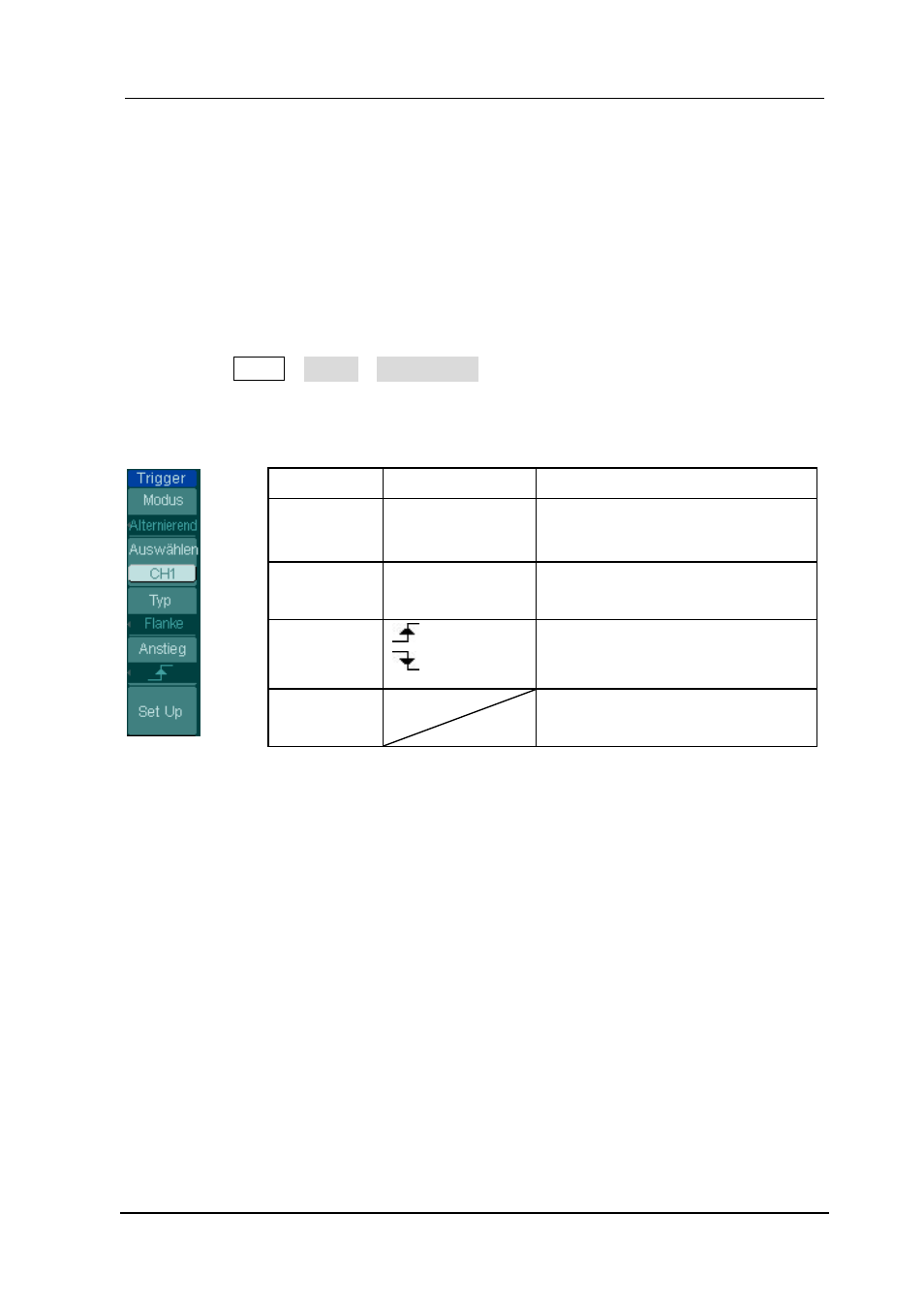

Abbildung 2-52 Tabelle 2-28 Das Alternier Menü (Trigger Typ: Flanke)
Menü Einstellungen Bemerkungen
Auswählen
CH1
CH2 Setze Trigger Modus für Kanal 1
Setze Trigger Modus für Kanal 2
Typ Flanke
Auswahl Flankentrigger als
Trigger Modus
Anstieg
(Steigend)
(Fallend)
Trigger auf steigende Flanke
Trigger auf fallende Flanke
Set Up
Zum Setupmenü. Siehe Tabelle
2-38.
