Benutzerhandbuch für DS1000E, DS1000D Serie
3-4
Beispiel 4: Reduzierung von weißem Rauschen bei
Signalen
Wenn das Signal verrauscht ist (Abbildung 3- 2), stellen Sie das Oszilloskop auf die
Reduzierung von Rauschen für den Signalverlauf, um die Beeinflussung des Signals
zu verhindern.

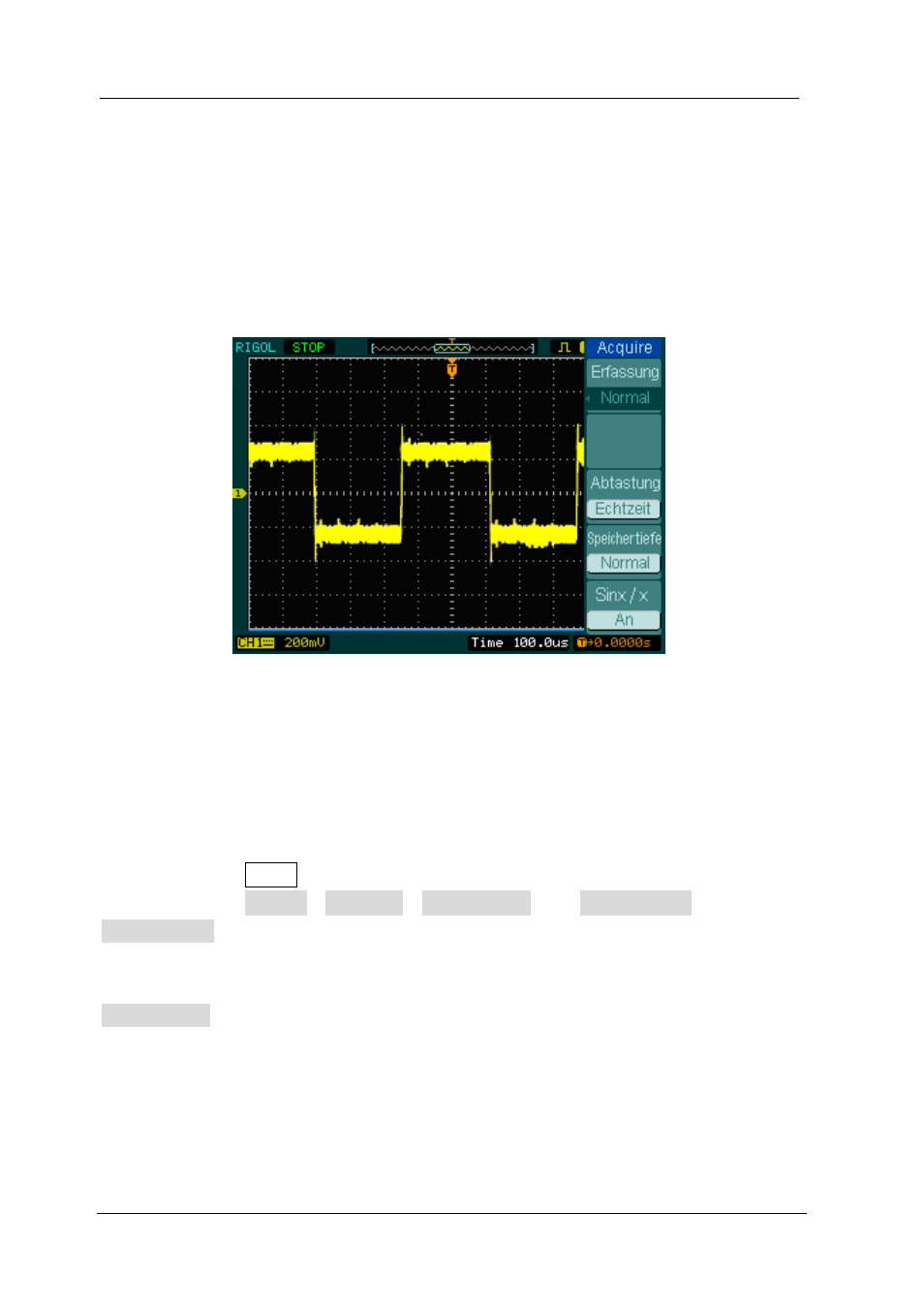

Abbildung 3-2
Signal mit Rauschen
1. Setzen Sie die Tastkopf- und Kanalkompensation auf 10X.
2. Verbinden Sie das Signal mit dem Oszilloskop und erzielen Sie eine stabile
Anzeige.
3. Verbessern Sie den Trigger mit setzen der Kopplung.
(1) Drücken Sie MENU im Trigger Kontrollbereich.
(2) Drücken Sie Set Cur→Kopplung→LF verwerfen oder HF verwerfen
HF verwerfen (Hochfrequenzunterdrückung) fügt einen Tiefpassfilter mit -3dB
Abschnittspunkt bei 150 kHz hinzu. Benutzen Sie die HF Unterdrückung um
hochfrequentes Rauschen, wie AM oder FM Signale, vom Trigger Pfad zu entfernen.
LF verwerfen (Niederfrequenzunterdrückung) fügt einen Hochpassfilter mit -3dB
Abschnittspunkt bei 8kHz hinzu. Benutzen Sie die LF Unterdrückung um
niederfrequente Signale, wie Rauschen durch Netzleitungen, vom Trigger Pfad zu
entfernen.
4. Reduzieren des Rauschens mit dem Einstellen des Erfassungstyp und der
Signalverlaufsintensität.
