RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-104
Messungen mit Cursor

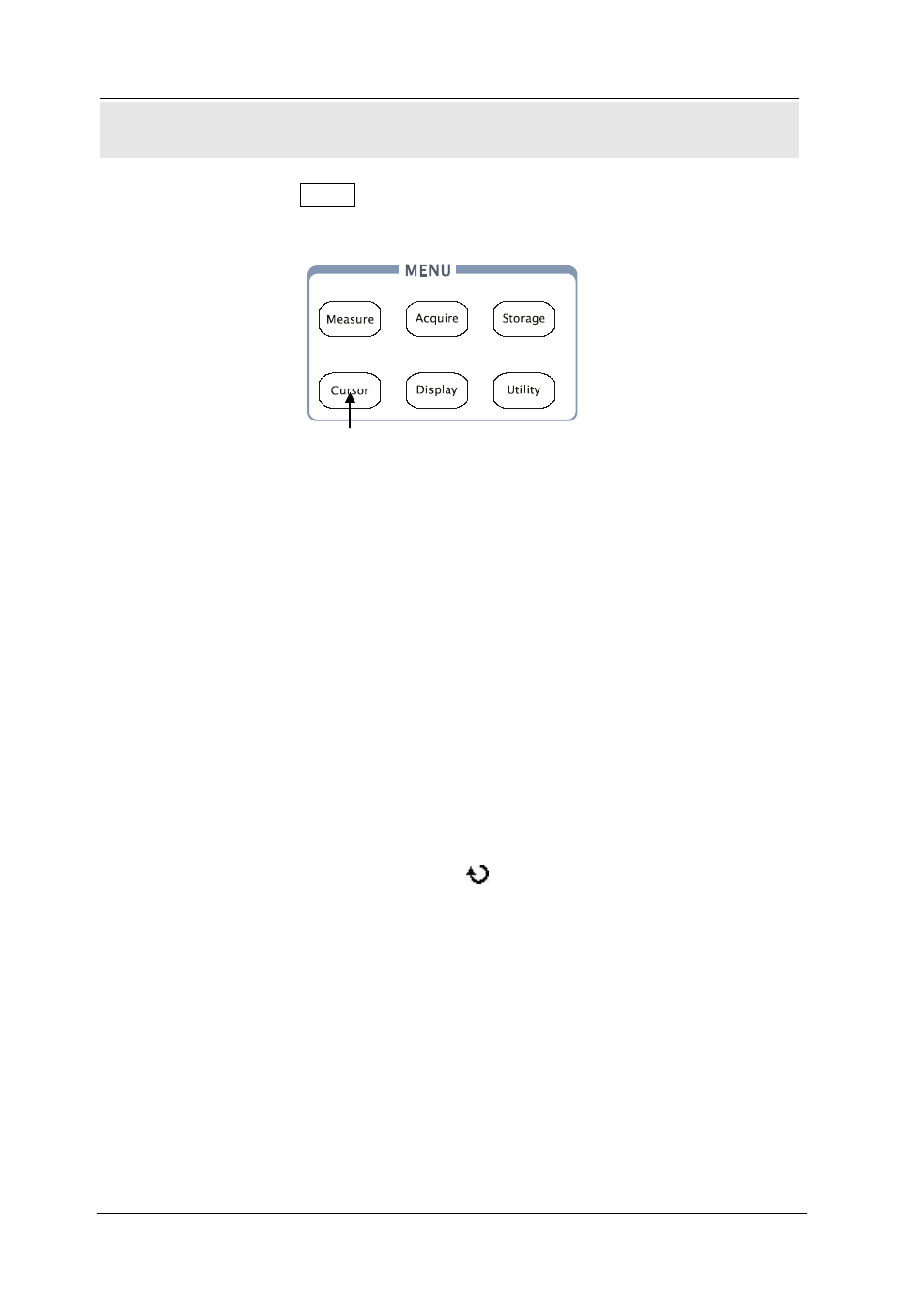

Die Abbildung zeigt die Cursor Taste auf der Forntabdeckung.
Abbildung
Abbildung 2-133
Cursor Taste für Messeinstellungen
Die Cursormessungen haben 3 Modi: Manuell, Track und Auto Measure.
1. Manuell Modus:
Bei diesem Modus, werden 2 parallele Cursoren angezeigt. Bewegen Sie die
Cursoren um individuelle Spannungs- oder Zeitmessungen eines Signalverlaufes zu
machen. Die Messwerte werden im Kästchen unter dem Menü angezeigt. Bevor Sie
die Cursoren benutzen, sorgen Sie dafür dass die Signalquelle für den zu messenden
Kanal eingestellt ist.
2. Spur Modus:
Bei diesem Modus werden zwei Fadenkreuzcursoren angezeigt. Der Cursor wählt
automatisch die Position auf dem Signalverlauf. Stellen Sie die horizontale Position
mit dem Drehen des Multifunktionsknopfes( ) auf dem Signalverlauf ein. Das
Oszilloskop zeigt nun die Werte der Koordinaten im untern Kästchen, unterhalb dem
Menü an.
3. Auto Modus:
Dieser Modus wird wirksam mit den Automatik Messungen. Das Instrument zeigt
während der automatischen Parametermessung die Cursoren an. Diese Cursoren
zeigen die elektrische Bedeutung dieser Messungen.
Hinweis: Der automatische Messmodus für Cursoren wird nicht wirksam ohne
automatische Messungen.
