Tastkopfabgleich
Führen Sie diesen Abgleich durch um die Leistungsmerkmale vom Tastkopf und dem
Eingangskanal zu erfüllen. Dieser Tastkopfabgleich sollte immer dann ausgeführt
werden, wenn ein Tastkopf zum ersten Mal an einen Kanal angeschlossen wird.
1. Wählen Sie im CH1 Menü die Tastkopfdämpfung 10X (drücken Sie
CH1→Messkopf→10X). Stellen Sie den Schalter auf 10X am Tastkopf und
verbinden Sie ihn mit Kanal 1 am Oszilloskop. Sollten Sie den Klemmhacken
benutzen, stellen Sie sicher, dass die Verbindung zwischen Tastkopfspitze und
Klemmhacken korrekt ist.
Verbinden Sie die Tastkopfspitze mit der Rechteckspannung und die
Masseklemme mit dem Masseanschluss am Oszilloskop, wählen Sie CH1 aus und
drücken Sie dann AUTO.

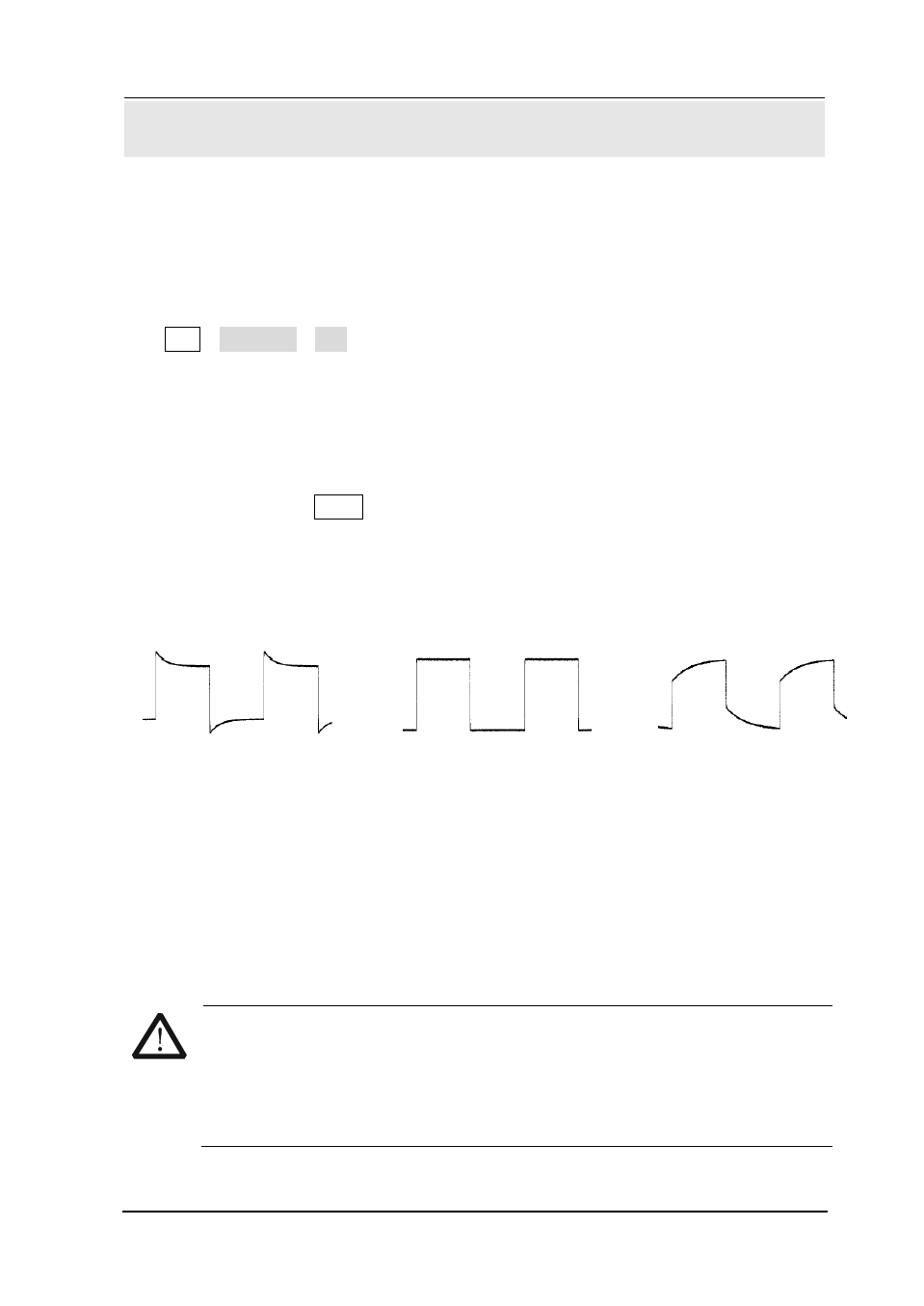

2. Überprüfen Sie die Form des dargestellten Rechtecksignals.
überkompensiert richtig
unterkompensiert
Figure 1-9
Abbildung 1-13
Tastkopfkompensation
3. Falls erforderlich, benutzen Sie einen nicht-metallischen Schraubendreher um
den Trimmkondensator einzustellen. Versuchen Sie mit der Einstellung am
Kondensator eine möglichst flache Rechteckspannung zu erzielen.
4. Falls erforderlich, wiederholen Sie diesen Ablauf.
WARNUNG
Um die Gefahr eines elektrischen Schlages zu verhindern während Sie die
Tastköpfe benutzen, stellen Sie sicher dass das Isolationsmaterial der
Leitung nicht beschädigt ist und berühren Sie keine metallischen Bauteile
des Tastkopfes wenn dieser mit einer Spannungsquelle verbunden ist.
