3. Produktfamilie
Die Produktfamilie ist modular aufgebaut. Basis-Drehgeber und Bushauben können je nach Anforderungen
an den Drehgeber und nach dem gewählten Bussystem beliebig kombiniert werden. Die Basis-Drehgeber
unterscheiden sich in Auflösung, Genauigkeit, den Umgebungsbedingungen und dem Abtastsystem.
Bushaube
In der Bushaube ist die gesamte Elektronik der Messwertaufbereitung und des Kommunikationssystems
(Feldbus oder Realtime-Ethernet) integriert. Die Kommunikation über EtherNet/IP erfolgt über eine
ERTEC200 basierte Plattform mit einen darin integrierten ARM9 Hochleistungs-Mikrocontroller.
Magres / magtivo
®
Er enthält ein magnetisches Abtastsystem und ist für extreme Umwelteinflüsse geeignet.
Procoder / multivo
®
Er enthält ein optisches Abtastsystem und ist für präzise Anwendungen geeignet.
Dignalizer / multivoPlus / activo
®
Er enthält ein optisches Abtastsystem mit integrierter Analog/Digital Umwandlung und ist für hochgenaue
Messungen geeignet.
Die Bushauben unterscheiden sich durch die jeweiligen Bus-Schnittstellen.
Schnittstellen sind: CANopen, DeviceNet, EtherCAT, Ethernet/IP, Profibus-DP, Profinet, Powerlink, Power
over EtherCAT, SAE J1939, SSI.
Alle Drehgeber sind über die Bus-Schnittstelle parametrierbar.

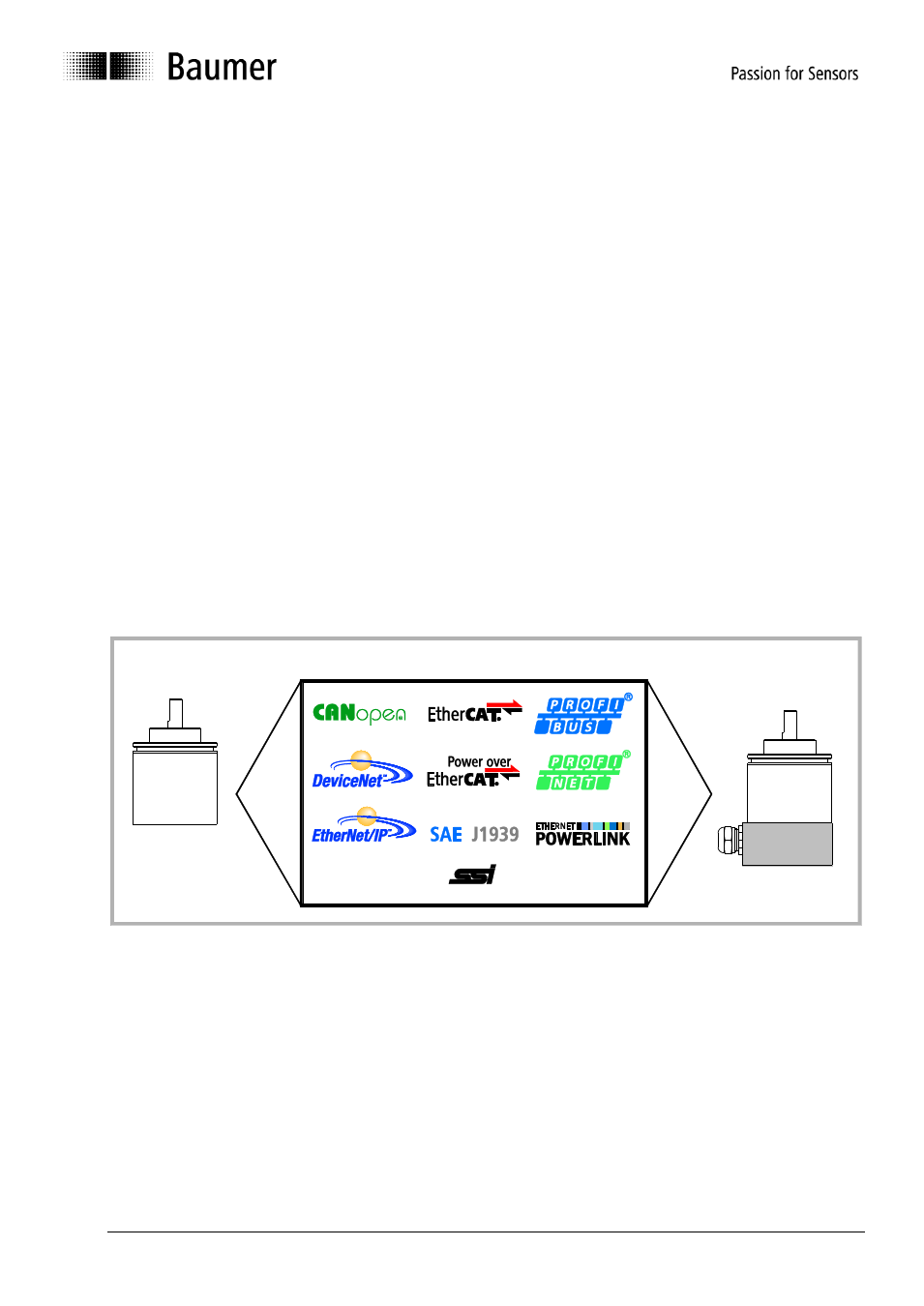

Funktionsprinzip:
Bushaube Komplett-Drehgeber Basis-Drehgeber
