TeeJet Matrix 840G User Manual Benutzerhandbuch
Seite 21
●
16
GPS Port
Hier erfolgt die Einstellung des COM Ports auf Intern oder Extern.
1. Drücken Sie das Symbol für GPS .
2. Drücken Sie das Symbol für GPS PORT .
3. Wählen Sie
►Intern: Bei entsprechender Ausrüstung Verwendung und
Senden von (D)GPS Signalen
►Extern: Empfang von externen (D)GPS Signalen
4. Drücken Sie
►PFEILTASTE RECHTS , um GPS Status aufzurufen.
►Reiter SYSTEM-EINSTELLUNGEN , um in die
Hauptmaske System-Einstellungen zurückzukehren.
Hinweis: Diese Einstellung ist für die Lenkautomatik FieldPilot und
die Neigungskorrektur sowie für ordnungsgemäße Funktion
der Teilbreitenschaltung BoomPilot erforderlich.

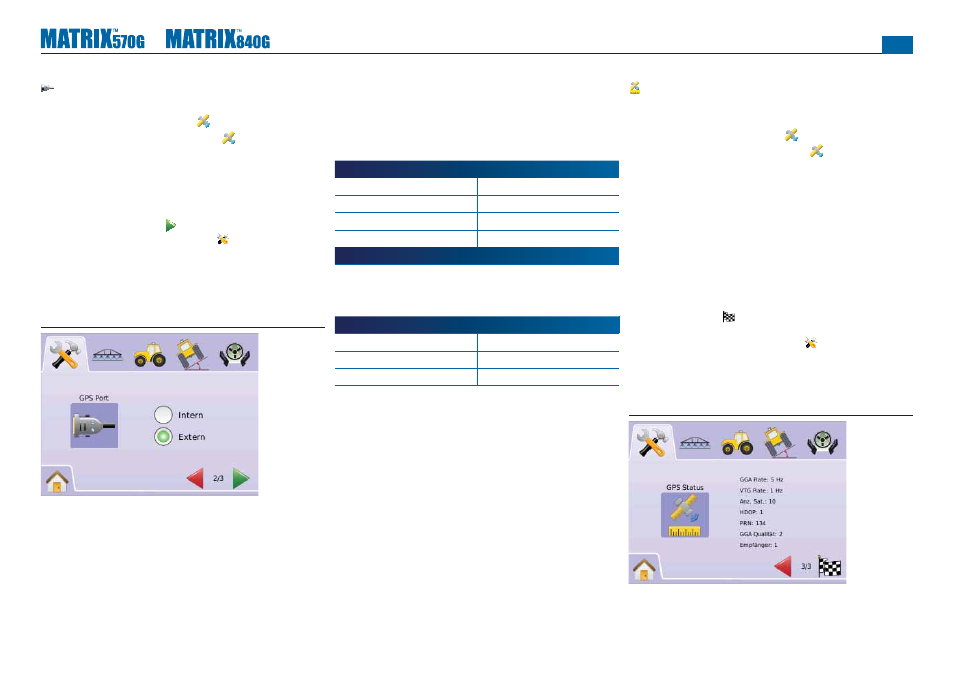

Abbildung 2-17: GPS Port
Hinweis: Um mit GPS Signalen wie Omnistar HP/XP oder RTK zu
arbeiten, muss der GPS Port auf „Extern“ gesetzt werden.
Notwendige Grundeinstellungen für die Arbeit mit einem
externen Empfänger
Bevor Matrix an einen externen GPS-Empfänger angeschlossen
werden kann, müssen folgende Grundeinstellungen vorgenommen
werden:
Einstellungen des seriellen Ports
Baud Rate
19200
Datenbits
8
Parität
Keine
Stopp Bits
1
Ausstattung serieller Port
9-poliges RS-232 Anschlusskabel, männlich
Hinweis: Je nach Pinbelegung am Empfänger ist unter
Umständen ein Nullmodem Adapter erforderlich.
NMEA Strings
GGA
5 Hz
VTG
5 Hz
ZDA
0,2 Hz
GPS Status
Hier werden Datenraten, Anzahl der gesehenen Satelliten,
Signalqualität des Satelliten sowie die ID angezeigt.
1. Drücken Sie das Symbol für GPS .
2. Drücken Sie das Symbol für GPS PORT . Folgende Punkte
werden angezeigt:
◄GGA/VTG (Datenraten): Anzahl der Positionsdaten pro
Sekunde.
◄Anz. Sat.: Anzahl GPS Satelliten, die gesehen werden (für
DGPS müssen mindestens 4 gesehen werden).
◄HDOP: Dieser Wert gibt die Güte der Satellitengeometrie auf
horizontaler Ebene an. Der HDOP Wert sollte kleiner als 2 sein.
◄PRN: Dieser Code zeigt die Identifi kationsnummer des
aktuellen DGPS Satelliten an (siehe PRN Tabelle).
◄GGA: Qualität des GPS Signals (siehe GGA Tabelle).
3. Drücken Sie
►RENNFLAGGE , um die Einstellungen in diesem Menü
abzuschließen.
►Reiter SYSTEM-EINSTELLUNGEN , um in die
Hauptmaske System-Einstellungen zurückzukehren.
Hinweis: Steht kein GPS zur Verfügung, sind alle Einträge hier
„ungültig“.
Abbildung 2-18: GPS Status
