Ventiltest
Hier wird überprüft, ob in die richtige Richtung gelenkt wird.
Außerdem erfolgt hier normalerweise auch die Feineinstellung der
Ölfördermenge, um die Lenkeinschlagszeit bei nicht proportional
arbeitenden Ventilen zu kalibrieren.
Hinweis: Bei diesen wird die für einen vollen Lenkeinschlag benötigte
Zeit durch mechanische Anpassung des Volumenstroms
eingestellt. Siehe dazu das Fahrzeughandbuch.
1. Drücken Sie das Symbol VENTILTEST .
2. Schlagen Sie das Lenkrad vollständig nach links ein.
3. Drücken Sie auf den GRÜNEN PFEIL : Damit wird ein Zähler
unter der auf rot stehenden Ampel gestartet. Gleichzeitig dreht
das Fahrzeug nach rechts:
4. Drücken Sie auf die ROTE AMPEL , sobald alle Räder ganz
nach rechts gedreht sind. Die unter der AMPEL angezeigte Zeit
ist die Zeit, die das Fahrzeug für einen vollen Lenkeinschlag
benötigt.
5. Schlagen Sie das Lenkrad vollständig nach rechts ein.
6. Drücken Sie auf den ROTEN PFEIL . Damit wird ein Zähler
unter der auf rot stehenden Ampel gestartet. Gleichzeitig dreht
das Fahrzeug nach links.
7. Drücken Sie auf die ROTE AMPEL , sobald alle Räder ganz
nach links gedreht sind. Die unter der AMPEL angezeigte Zeit
ist die Zeit, die das Fahrzeug für einen vollen Lenkeinschlag
benötigt.
8. Drücken Sie den Reiter EINSTELLUNGEN FIELDPILOT , um
in die Hauptmaske in diesem Menü zurückzukehren.

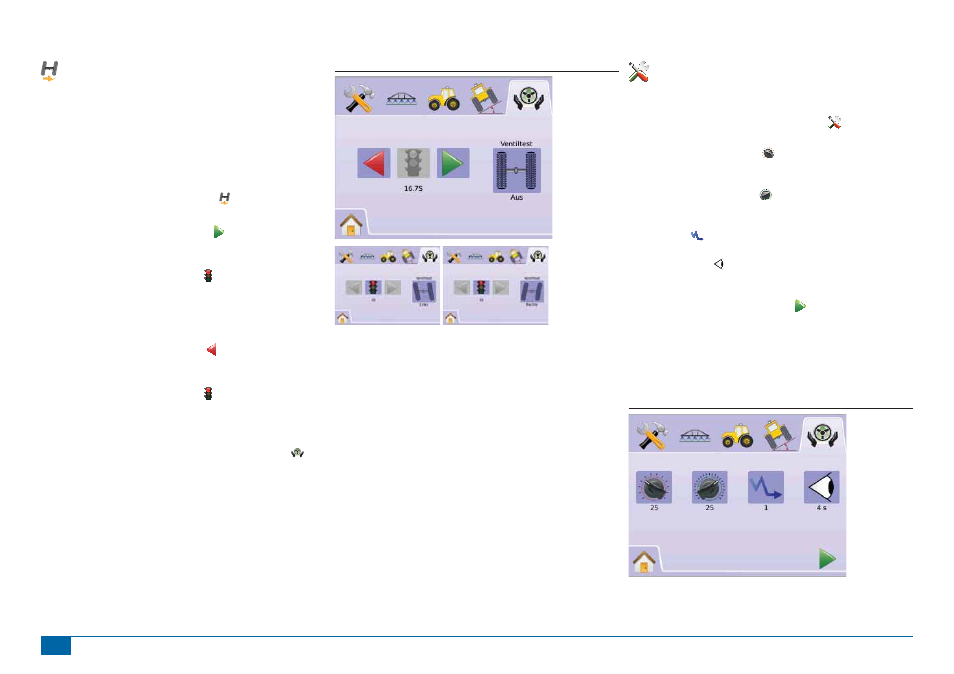

Abbildung 2-68: Ventiltest
Konfi guration FieldPilot
Hier nehmen Sie folgende Einstellungen vor: Grobeinstellung,
Feineinstellung, Totzone und Vorausschau.
1. Drücken Sie das Symbol KONFIGURATION .
2. Hier wählen Sie:
►Grobeinstellung Lenkung : Einstellung der Schnelligkeit,
mit welcher das Fahrzeug im Modus “Gerade A-B” eine Leitlinie
anfährt.
►Feineinstellung Lenkung : Einstellung der Schnelligkeit,
mit welcher das Fahrzeug im Modus “Kurve A-B” eine Leitlinie
anfährt.
►Totzone - Korrektur von schwer-/leichtgängiger Lenkung
bzw. ständiger Abweichung von der Leitspur.
►Vorausschau : Im Modus “Gerade A-B” Einstellung der
Annäherung des Fahrzeugs an die Leitspur.
ODER
Drücken Sie PFEILTASTE RECHTS , um durch alle
Einstellungen zu blättern.
Hinweis: Die angezeigten Angaben entsprechen der jeweils
aktuellen Einstellung. In einer Einstellungsmaske können
Sie das betreffende Symbol drücken, um mögliche
Werkseinstellungen und Einstellbereiche einzusehen.
Abbildung 2-69: Die Maske „Konfiguration FieldPilot“
