Einstellung gestängebreite – TeeJet Matrix 840G User Manual Benutzerhandbuch
Seite 30
25
98-05178 R2
www.teejet.com
Breite der Teilbreite(n)
Hier wird die Breite jeder Teilbreite festgelegt. Der mögliche
Einstellbereich beträgt 0,0 - 50,0 m. Die Teilbreiten sind in
Fahrtrichtung von links nach rechts einzugeben.
1. Drücken Sie auf den Reiter Einstellungen BOOMPILOT .
2. Drücken Sie das Symbol für TEILBREITENBREITE .
3. Die Einstellung der Teilbreitenbreite erfolgt in der
Eingangsmaske.
Drücken Sie
►PFEILTASTE RECHTS , um die nächste Teilbreite
einzustellen.
►RENNFLAGGE , um die Einstellungen der
Teilbreitenschaltung abzuschließen.
►Reiter BOOMPILOT , um zur Hauptmaske Einstellungen
Teilbreitenschaltung zurückzukehren.
Hinweis: Bei der Eingabe der Teilbreitenbreiten muss die Summe
aller Teilbreiten größer sein als 0,9 Meter.
Hinweis: Die einzelnen Teilbreiten müssen nicht gleich breit sein.
Hinweis: Diese Einstellung ist für die automatische Lenkung
erforderlich.

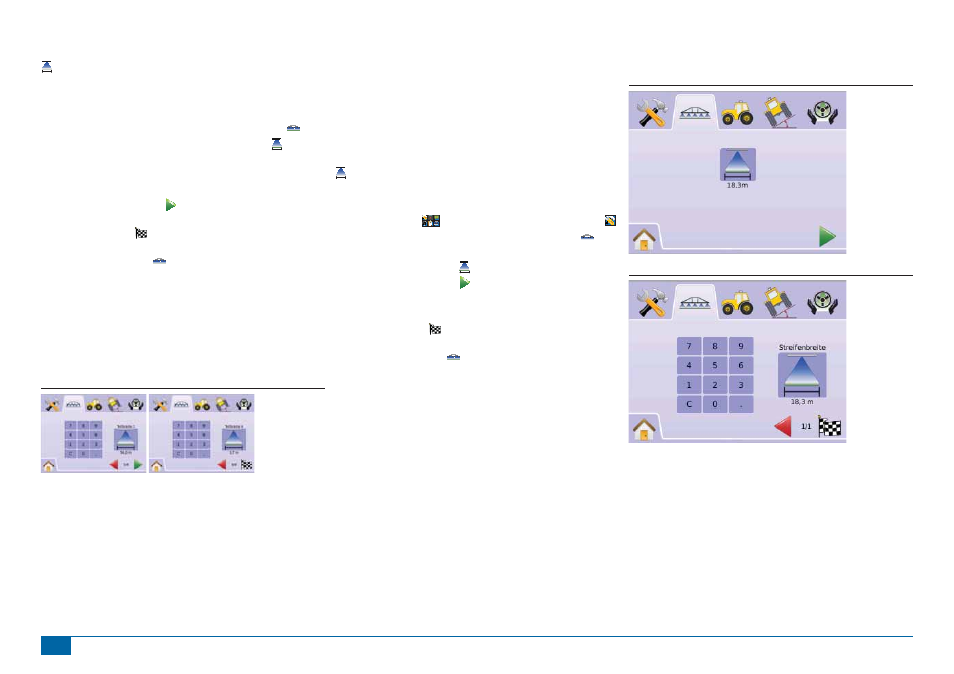

Abbildung 2-44: Breite der Teilbreite(n)
Einstellung Gestängebreite
Wenn kein SmartCable bzw. Modul für Teilbreitenschaltung (SDM)
vorhanden ist, wird das Gestänge als ganze Einheit eingestellt. Das
bedeutet, dass für Überlappung, Verzögerung EIN, Verzögerung
AUS, Anzahl der Teilbreiten keine Einstellungen vorgenommen
werden können. Es kann nur eine Teilbreitenbreite eingegeben
werden.
Teilbreitenbreite = Gestängebreite
Hier wird die Breite des gesamten Gestänges eingestellt. Der
mögliche Einstellbereich beträgt 0,9 - 50,0 m.
1. Im Menü START
wählen Sie GRUNDEINSTELLUNGEN .
2. Drücken Sie auf den Reiter Einstellungen BOOMPILOT .
3. Drücken Sie
►TEILBREITENBREITE
►PFEILTASTE RECHTS .
4. Die Einstellung der Arbeitsbreite erfolgt in der Eingangsmaske.
Drücken Sie
►RENNFLAGGE , um die Einstellungen in diesem Menü
abzuschließen.
►Reiter BOOMPILOT , um in die Hauptmaske Einstellungen
Teilbreitenschaltung zurückzukehren.
Hinweis: Die angezeigten Angaben entsprechen der jeweils
aktuellen Einstellung. In einer Einstellungsmaske können
Sie das betreffende Symbol drücken, um mögliche
Werkseinstellungen und Einstellbereiche einzusehen.
Hinweis: Diese Einstellung ist für die automatische Lenkung und
Neigungskorrektur erforderlich.
Abbildung 2-45: Teilbreite = Gestängebreite (ohne
Teilbreitenschaltung SDM)
Abbildung 2-46: Eingabe der Gestängebreite
