52
Nur eine Kamera auswählen
Bei Ausstattung mit Video Selector Modul (VSM) kann eine von bis
zu acht Kameras in der Spurführung mit Realbild aktiviert werden.
Kein Video Selector Modul (VSM)
Ist kein solches Modul installiert, wird das Symbol für KAMERA-
AUSWAHL nicht angezeigt und nur ein einziges Kamerabild steht
zur Verfügung.

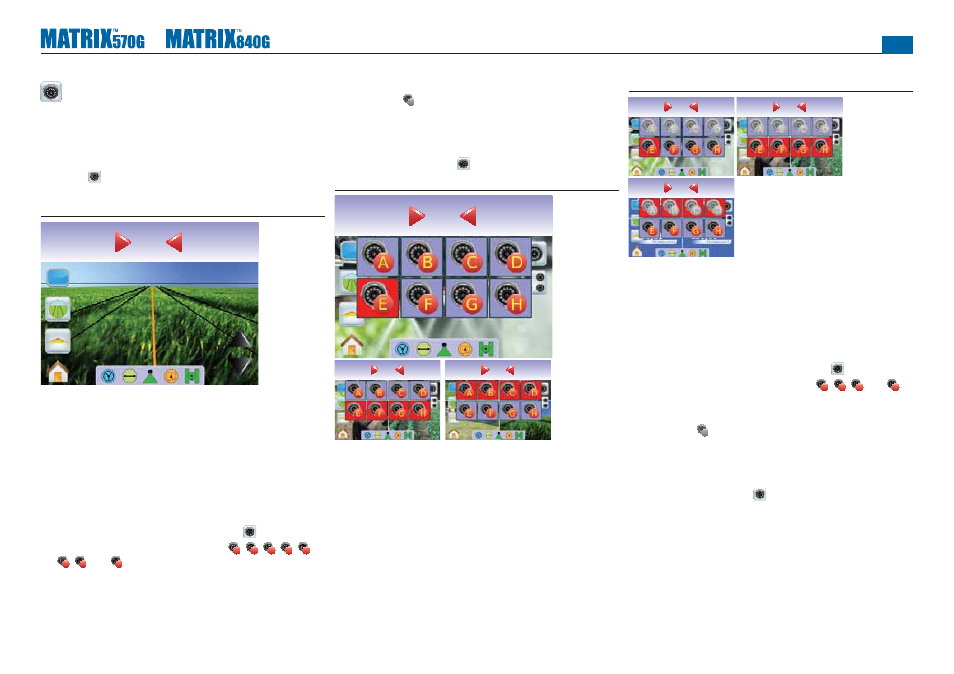

Abbildung 3-53: Ohne Video Selector Modul
Spur Hektar
0,0 0
0,0
8-Kanal Video Selector Modul (VSM)
Bei Ausstattung mit einem 8-Kanal Video Selector Modul (VSM)
können bis zu acht (8) Kameras installiert werden.
Hinweis: Sind vier und weniger Kameras installiert, werden alle in
Port A, B, C oder D konfigurierte Kameras vom 4-Kanal VSM
gesteuert.
Um die Anzeige nur eines Kamerabildes zu ändern / aktivieren:
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für KAMERA-AUSWAHL .
2. Drücken Sie auf die gewünschte Kamera
A
,
B
,
C
,
D
,
E
,
F
,
G
oder
H
und ändern so das aktuelle Bild.
Hinweis: Wenn keine Kamera installiert ist, ist das Symbol für
Kamera
C
ausgegraut und kann nicht angewählt werden.
Werden keine Symbole angezeigt, ist zwar ein VSM-Modul
installiert, aber eine Einzelkamera ist direkt angeschlossen.
Hinweis: Ist kein VSM-Modul installiert, wird kein Symbol für
KAMERA-AUSWAHL angezeigt.
Abbildung 3-54: Auswahl Kamera
Spur Hektar
0,0 0
0,0
km/h Hektar
0,0 0 0,0
km/h Hektar
0,0 0 0,0
Abbildung 3-55: Keine Kameras A/B/C/D
km/h Hektar
0,0 0 0,0
km/h Hektar
0,0 0 0,0
km/h Hektar
0,0 0 0,0
4-Kanal Video Selector Modul (VSM)
Bei Ausstattung mit einem 4-Kanal VSM können bis zu vier (4)
Kameras installiert und konfi guriert werden. Es können nur die
Kameras A, B, C und D eingerichtet werden.
Um die Anzeige nur eines Kamerabildes zu ändern / aktivieren:
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für KAMERA-AUSWAHL .
2. Drücken Sie auf die gewünschte Kamera
A
,
B
,
C
oder
D
und ändern so das aktuelle Bild.
Hinweis: Wenn keine Kamera installiert ist, ist das Symbol für
Kamera
C
ausgegraut und kann nicht angewählt werden.
Werden keine Symbole angezeigt, ist zwar ein VSM-Modul
installiert, aber eine Einzelkamera ist direkt angeschlossen.
Hinweis: Ist kein VSM-Modul installiert, wird kein Symbol für
KAMERA-AUSWAHL angezeigt.
