• Bei Überfahrt von Teilfl ächen, die nicht behandelt werden
sollen, schalten Sie zur Abschaltung der Teilbreiten den
Hauptschalter des Spritzcomputers manuell auf AUS. Um
die Behandlung fortzuführen, schalten Sie den Hauptschalter
wieder auf „Ein“ .
Hinweis: Bei Ausstattung mit SmartCable oder SDM
Teilbreitenschaltung ist dies nicht erforderlich.
Aus/Manuell & Automatisch
Um BoomPilot zwischen Aus/Manuell und Automatisch hin-
und her zuschalten:
1. Drücken Sie das Symbol für BOOMPILOT .
◄Aus/Manuell: Das Symbol in der Statusleiste wird rot .
◄Automatisch: Das Symbol in der Statusleiste wird grün .
Alle Teilbreiten Ein
Um alle Teilbreiten einzuschalten :
1. Halten Sie das Symbol für BOOMPILOT gedrückt.
◄ Alle Ein: Das Symbol in der Statusleiste wird gelb .
Abbildung 3-32: Automatisch (li) / Alle Teilbreiten Ein (re)
km/h
Hektar
10,2
5
km/h
Hektar
10,2
5

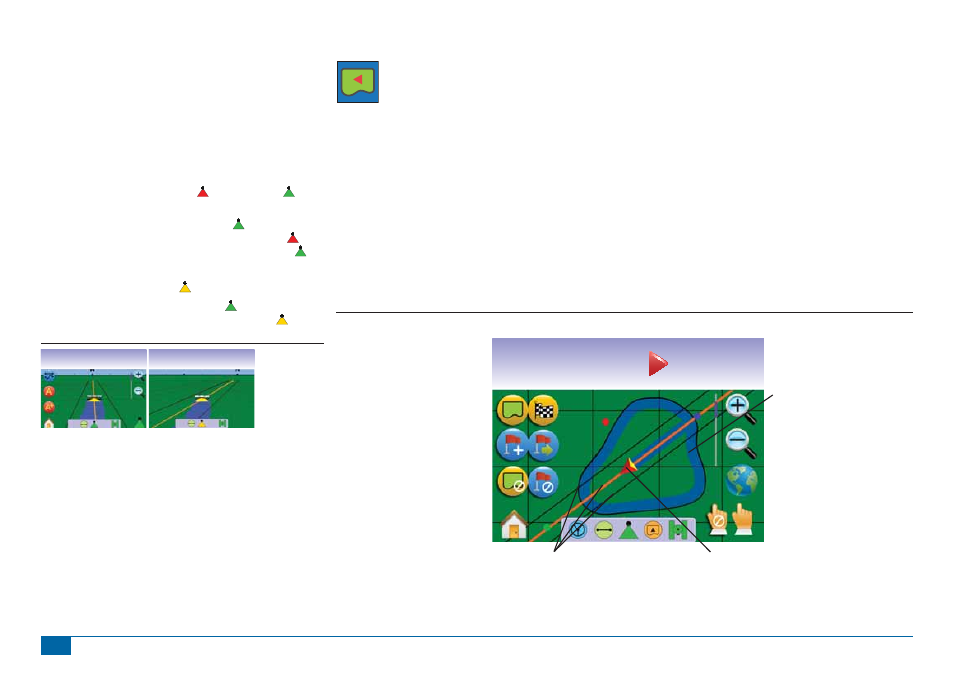

FELDANSICHT
Feldansicht: Darstellung eines Computer generierten
Bildes aus der Vogelperspektive mit dem Fahrzeug in
Position innerhalb der Spritzfl äche. In dieser Ansicht können Sie
Einstellungen für Feldumfahrung aufrufen, einen Punkt markieren, in
Global-Ansicht arbeiten bzw. den Bildschirmausschnitt ändern.
Spurführung per Bildschirm
• Spurführungslinien
►Orange: Aktive Leitlinie
►Schwarz: Grenzlinie
• Punkte: Markierungen für festgelegte Punkte
►Roter Punkt: Zum Punkt zurückkehren
►Blauer Punkt: Markiere Punkt A
►Grüner Punkt: Markiere Punkt B
• Behandelte Fläche: Anzeige der behandelten Fläche und
Überlappung:
►Blau: Eine Behandlung
►Rot: Doppel- bzw. Mehrfachbehandlung
• Ein-/Auszoomen: Anpassung des Kartenausschnitts
Tastenhilfe
• Ein-/Auszoomen & Perspektive: Anpassung des
Kartenauschnitts
Abbildung 3-33: Feldansicht
km/h
Hektar
0,53
14,6
5,8
Spurführungsleiste
Feldansicht / Ein-/Auszoomen
oder drücken Sie die Tasten
Ein-/Auszoomen
Fahrzeugdarstellung
Ausschnitt ändern
Global-Ansicht
Statusleiste
Spurführungslinien für Navigation
Markiere Feldumfahrung
Feldumfahrung abschließen
Markiere: Zurück zum Punkt
Zum Punkt zurückkehren
Feldumfahrung abbrechen
Löschen: Zurück zum Punkt
Start/Menüpunkte oder drücken Sie
die Taste Start
Behandelte Fläche
