38

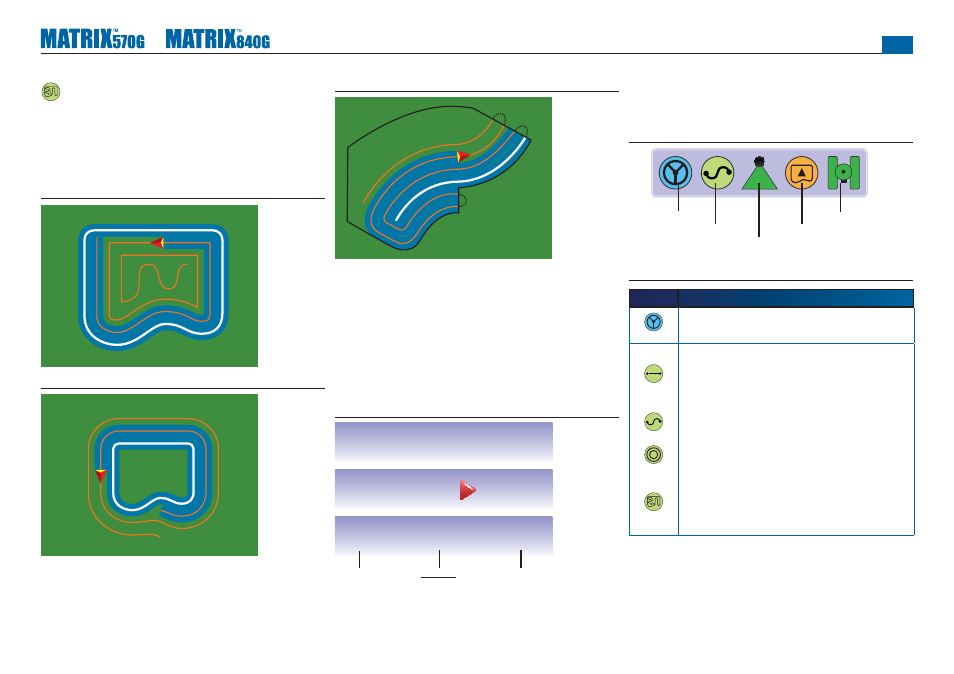

Spurführung Letzte Spur

Dieser Modus bietet eine direkte Orientierung an der letzten Spur.
Das Gerät erkennt die unmittelbar benachbarte, bereits befahrene
Spur und benutzt diese als Referenz.

Hinweis: Wurde ein Feldumriss ohne gleichzeitige Applikation

erstellt, startet die Spurführung nicht.

Abbildung 3-5: Spurführung Letzte Spur nach innen

Abbildung 3-6: Spurführung Letzte Spur nach außen

Abbildung 3-7: Spurführung Letzte Spur mit Feldumriss

SPURFÜHRUNGSLEISTE & STATUSLEISTE

Diese beiden Leisten zeigen die aktuellen Daten zur Spurführung
und Flächenleistung an.

Spurführungsleiste

Zeigt die aktuelle Fahrgeschwindigkeit, Spurnummer (Pos. Zahl =
rechts der A-B Grundlinie, neg. Zahl = links der A-B Grundlinie),
aktuelle Navigationsdaten (Querabweichung in Metern, GPS Status)
und Gesamtfl äche.

Abbildung 3-8: Beispiele Spurführungsleiste

Spur

Hektar

0,00

0

Kein GPS

km/h

Hektar

1,35

14,4

8,9

km/h

Hektar

1,20

2,5

Markierung A

Gesamtfl äche

Navigation

GPS Status

Querabweichung
Aktuelle Tätigkeit

Aktuelle
Geschwindigkeit/
Spurnummer

Statusleiste

Anzeige von FieldPilot EIN/AUS, Spurführungsmodus, BoomPilot,
Feldumfahrung und GPS.

Abbildung 3-9: Statusleiste

GPS Status

Status Feldumfahrung

Statusanzeige Teilbreitensteuerung

BoomPilot

Spurführungsmodus

Automatische Lenkung

Abbildung 3-10: Symbole in der Statusleiste

Symbol

Beschreibung

Automatische Lenkung FieldPilot.
Symbol erscheint wenn aktiviert.
Spurführungsmodus.
Gerade A-B. Spurführung in gerader Linie
entsprechend den Referenzpunkten A und B.
Kurve A-B. Spurführung in Kurvenlinie entsprechend
der A-B Referenzlinie.
Kreis. Spiralförmige Spurführung nach innen/außen
um einen Kreismittelpunkt.
Letzte Spur. Die Bedienkonsole erkennt die unmittelbar
benachbarte behandelte Arbeitsbreite und benutzt
diese als Referenz.
Keine Spurführung. Abschaltung der Spurführung.
Keine Anzeige eines Symbols.
