REALBILD-ANSICHT
Bei Spurführung mit Realbild zeigt der Bildschirm ein
Kamerabild statt eines Computer generierten Bildes an.
Bei Ausrüstung mit einem Video Selector Modul (VSM) wählen Sie
zwischen den folgenden Einstellungen:
• Ein Kamerabild: Sie wählen von bis zu acht Kamerabildern
eines zur Vollansicht auf dem Bildschirm aus.
• Geteilter Bildschirm: Vier Kamerabilder werden gleichzeitig
angezeigt. Dabei wählen Sie entweder die Kombination A/B/C/D
oder E/F/G/H.
In dieser Ansicht rufen Sie Spurführung mit Realbild sowie Anzeige
des korrigierenden Lenkwinkels auf.
Spurführung per Bildschirm
Spurführungslinien
►Orange Linie: Die aktive Leitlinie
►Schwarze Linien: Benachbarte Leitlinien

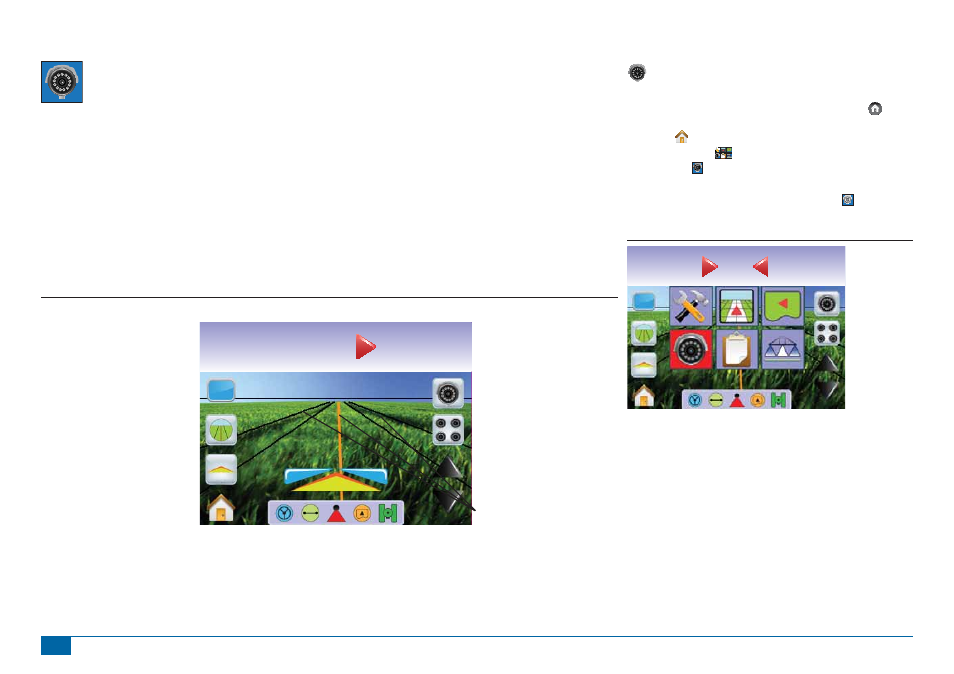

Abbildung 3-45: Ansicht Spurführung mit Realbild
Realbild-Ansicht
Um die Spurführung mit Realbild aufzurufen,
1. Drücken Sie auf den Bildschirm oder die Taste START ,
um die Symbole zu aktivieren. Dann wählen Sie das Symbol
START links unten auf dem Bildschirm.
2. Im Menü START
wählen Sie SPURFÜHRUNG MIT
REALBILD .
Hinweis: Wenn kein Video Selector Modul oder keine Einzelkamera
installiert ist, kann Spurführung mit Realbild im Start
Menü nicht angezeigt werden.
Abbildung 3-46: Start Menü: Spurführung mit Realbild
Spur
Hektar
0,0
0
0,0
km/h
Hektar
0,53
14,6
5,8
Auswahl Kamera
Geteilter Bildschirm
Spurführung korrigieren
Spurführungsleiste
Statusleiste
Spurführungslinien für Navigation
Vollansicht
Spurführung
mit Realbild
Lenkwinkel
Start/Menüpunkte oder drücken
Sie die Taste Start
