60

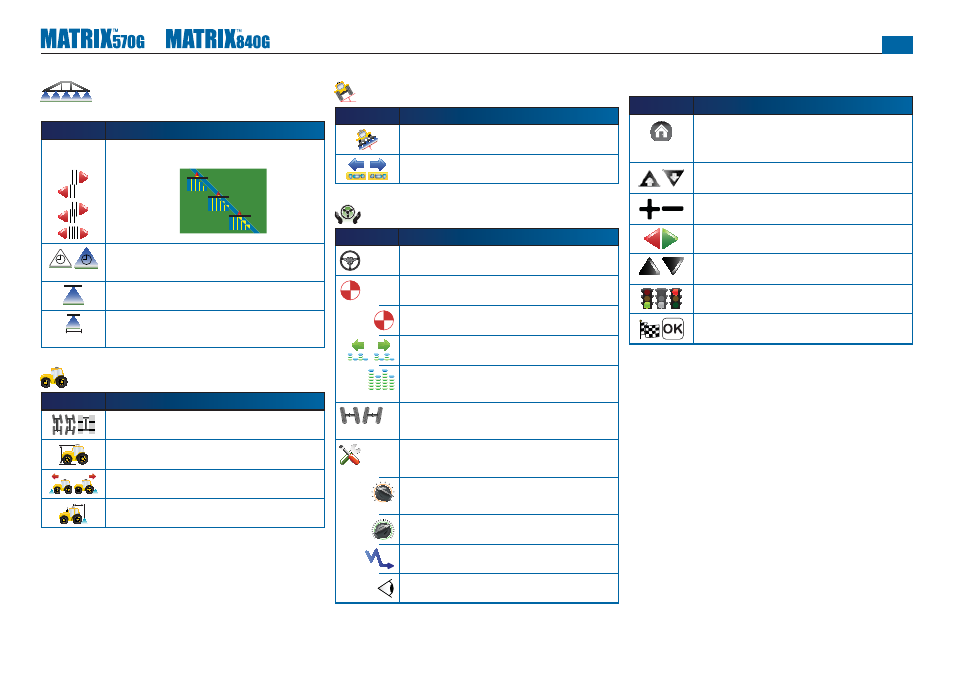

Einstellungen automatische
Teilbreitenschaltung BoomPilot
Symbol Beschreibung
Überlappung. Festsetzung der tolerierten Überlappung bei
Schaltung der Teilbreiten über BoomPilot.
0% Überlappung
50% Überlappung
100% Überlappung
Verzögerung Ein/Aus. Vorausschaufunktion zum Schalten der
Teilbreitenventile bzw. bei Erreichen einer bereits behandelten
Fläche/Verlassen einer solchen.
#
Anzahl der Teilbreiten. Festsetzung der Teilbreitenzahl (1-15 je
nach SmartCable oder SDM).
Teilbreite(n). Festlegung der Gesamtarbeitsbreite oder
der einzelnen Teilbreiten (je nach SmartCable oder SDM
Verfügbarkeit).
Einstellungen Fahrzeug
Symbol Beschreibung
Fahrzeugart. Auswahl der Lenkung, die der Lenkung Ihres
Fahrzeugs am ehesten entspricht.
Antennenhöhe. Eingabe der Antennenhöhe vom Boden.
Gestängeposition. Festlegung der Gestängeposition: Hinter
oder vor GPS-Antenne.
Gestängeversatz. Festlegung des Abstands zwischen GPS-
Antenne und Gestänge.
Einstellungen Neigungskorrektur
Symbol Beschreibung
Neigungskorrektur Ein/Aus. Schaltung der Neigungskorrektur.
Neigung ausgleichen. Kalibrierung der Neigungskorrektur.
Einstellungen automatische Lenkung FieldPilot
Symbol Beschreibung
Lenkautomatik FieldPilot. Einstellung von FieldPilot auf Ein
oder Aus.
Ventileinstellung: Ventilfrequenz, Mindest-schaltdauer
links/rechts und maximale Schaltdauer
Ventilfrequenz. Erforderlich für die Steuerung des Lenkventils.
Mindestschaltdauer. Einstellung der für Lenkeinschlag rechts/
links erforderlichen Mindesteinschaltdauer.
Maximale Schaltdauer. Höchstgeschwindigkeit der Räder für
vollen Lenkeinschlag von links nach rechts / rechts nach links
(Anschlag).
Ventiltest links/rechts. Überprüfung der richtigen Lenkrichtung.
Feineinstellung des Volumenstroms zur Kalibrierung der
zeitlichen Abstimmung des Radeinschlags.
Konfi guration FieldPilot: Grobeinstellung,
Feineinstellung der Lenkautomatik, Totzone und
Vorausschau.
Grobeinstellung Lenkung. Einstellung der Genauigkeit, mit
welcher das Fahrzeug im Modus "Gerade A-B" der Leitlinie
folgt.
Feineinstellung Lenkung. Einstellung der Genauigkeit, mit
welcher das Fahrzeug im Kurven-Modus der Leitlinie folgt.
Totzone. Einstellung schwer-/leichtgängiger Lenkung bzw.
ständiger Abweichung von der Leitlinie.
Vorausschau. Anwendung für "Gerade A-B" zur besseren
Annäherung des Fahrzeugs an die Leitlinie.
Allgemeine Bedienelemente
Symbol Beschreibung
Taste START. Zugang zum Hauptmenü mit den Menüpunkten
Geräteeinstellungen, Fahrzeugansicht, Feldansicht,
Spurführung in Echtansicht, Auftragsansicht und
Gestängeüberwachung.
Tasten Ein-/Auszoomen. Anpassung der Vergrößerung in
Fahrzeugansicht und Feldansicht.
Plus/Minus. Erhöhung/Senkung eines Werts.
Rot = Seite Links oder Test starten links.
Grün = Seite Rechts oder Test starten rechts.
Pfeil oben/unten. Änderung einer Einstellung bzw.
Erhöhung/Minderung des Werts.
Ampel. Grün: Test starten /Rot: Test anhalten /Ausgegraut:
Testfunktion AUS.
Beenden und OK. Beide Befehle schließen einen Vorgang ab.
