Spurführung korrigieren – TeeJet Matrix 840G User Manual Benutzerhandbuch
Seite 58
●
54

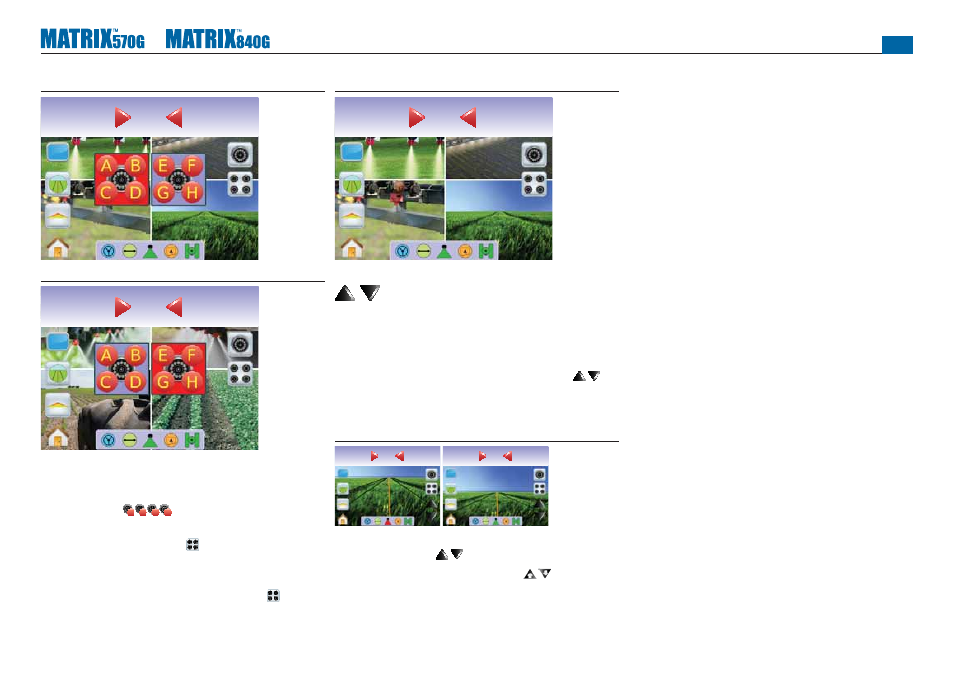

Abbildung 3-61: Geteilter Bildschirm, Kamerabilder von A/B/C/D
Spur
Hektar
0,0
0
0,0
Abbildung 3-62: Geteilter Bildschirm, Kamerabilder von E/F/G/H
Spur
Hektar
0,0
0
0,0
4-Kanal Video Selector Modul (VSM)
Bei Ausstattung mit einem 4-Kanal VSM können bis zu vier (4)
Kameras installiert und konfi guriert werden. Es können bis zu vier
Kameras (A/B/S/D)
A
B
C
D
aktiviert werden.
Hinweis: Ist kein VSM-Modul installiert, wird kein Symbol für
GETEILTER BILDSCHIRM angezeigt.
Um den Bildschirm zu teilen:
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für GETEILTER BILDSCHIRM .
Abbildung 3-63: Geteilter Bildschirm, Kamerabilder von A/B/C/D
Spur
Hektar
0,0
0
0,0
Spurführung korrigieren
Diese Funktion dient zur Anpassung der Leitlinien an das
Kamerabild.
Zur Anpassung der Leitlinien:
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für PFEILTASTE OBEN / UNTEN .
◄Über Pfeiltaste oben verschieben Sie den Horizont nach oben
◄Über Pfeiltaste unten verschieben Sie den Horizont nach
unten
Abbildung 3-64: Spurführung korrigieren
Spur
Hektar
2,3
1
0,0
Spur
Hektar
2,4
1
0,0
Hinweis: Für schnelle Einstellungsänderung halten Sie PFEILTASTE
OBEN / UNTEN gedrückt.
Hinweis: Über die Tasten für Ein-/Auszoomen kann der
Horizont nicht verschoben werden.
