EINSTELLUNGEN BOOMPILOT
In den Einstellungen der automatischen
Teilbreitenschaltung BoomPilot werden die Parameter
für Überlappung, Verzögerung EIN, Verzögerung AUS, Anzahl der
Teilbreiten sowie Breite der Teilbreiten gesetzt.
Wenn kein SmartCable bzw. Modul für Teilbreitenschaltung (SDM)
vorhanden ist, wird das Gestänge als ganze Einheit eingestellt. Das
bedeutet, dass für Überlappung, Verzögerung EIN, Verzögerung
AUS, Anzahl der Teilbreiten keine Einstellungen vorgenommen
werden können. Es kann nur eine Teilbreitenbreite eingegeben
werden.
Einstellungen BoomPilot
Bei Ausstattung mit SmartCable bzw. Teilbreitenschaltung (SDM)
können bis zu 15 unterschiedliche Teilbreiten eingegeben werden.
1. Im Menü START
wählen Sie GRUNDEINSTELLUNGEN .
2. Drücken Sie auf den Reiter BOOMPILOT
3. Hier wählen Sie:
►Überlappung : Festlegung der tolerierten
Überlappungsbreite
►Verzögerung Ein : Festlegung des Einschaltzeitpunkts der
Teilbreitenventile
►Verzögerung Aus : Festlegung des Ausschaltzeitpunkts
der Teilbreitenventile
►Anzahl der Teilbreiten
#
: Festlegung der zur Verfügung
stehenden Teilbreiten
►Teilbreite(n) : Festlegung der Breite der einzelnen
Teilbreiten
ODER
Drücken Sie PFEILTASTE RECHTS , um durch alle
Einstellungen zu blättern.
Hinweis: Die angezeigten Angaben entsprechen der jeweils
aktuellen Einstellung. In einer Einstellungsmaske können
Sie das betreffende Symbol drücken, um mögliche
Werkseinstellungen und Einstellbereiche einzusehen.
Hinweis: Einstellungen für die automatische Teilbreitenschaltung
BoomPilot sind nur erforderlich und auch sichtbar, wenn ein
SmartCable oder das Modul für Teilbreitenschaltung (SDM)
installiert ist. Sollte keines von beiden der Fall sein, schlagen
Sie bitte im Abschnitt EINSTELLUNGEN BOOMPILOT nach.

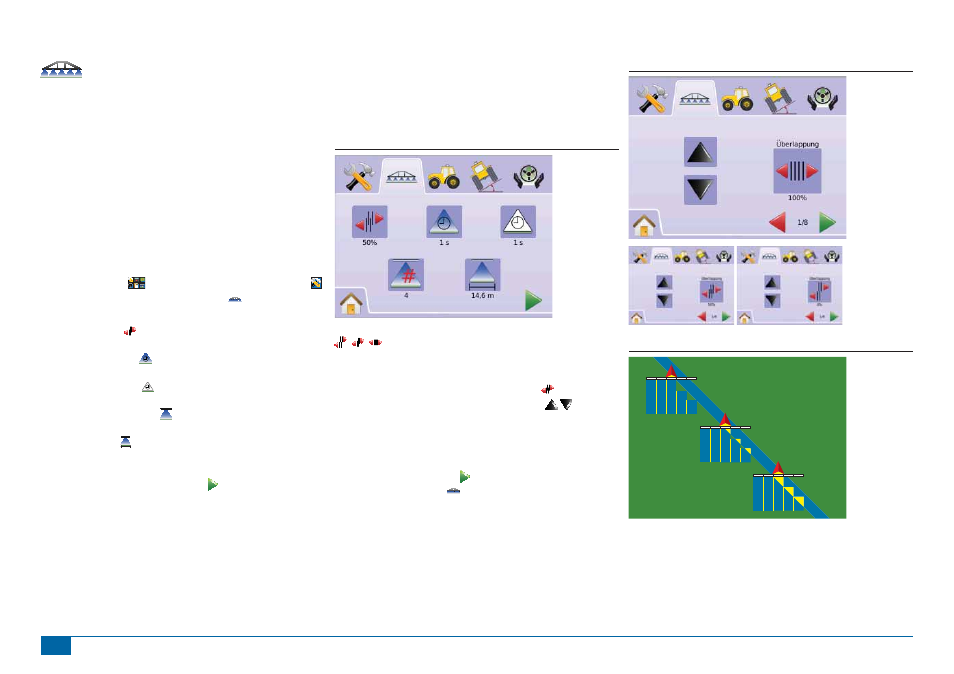

Abbildung 2-38: Teilbreiteneinstellung (SDM Modul detektiert)
Überlappung
Hier wird die bei Schaltung der Teilbreiten über BoomPilot tolerierte
Überlappung festgelegt.
1. Drücken Sie das Symbol für ÜBERLAPPUNG .
2. Wechseln Sie mit PFEILTASTE OBEN/UNTEN zwischen:
►0%
►50%
►100%
Drücken Sie
►PFEILTASTE RECHTS , um Verzögerung EIN aufzurufen.
►Reiter BOOMPILOT , um in die Hauptmaske Einstellungen
Teilbreitenschaltung zurückzukehren.
Abbildung 2-39: Überlappung
Abbildung 2-40: Beispiele für Überlappung
100%
50%
0%
