Spurführungsmasken

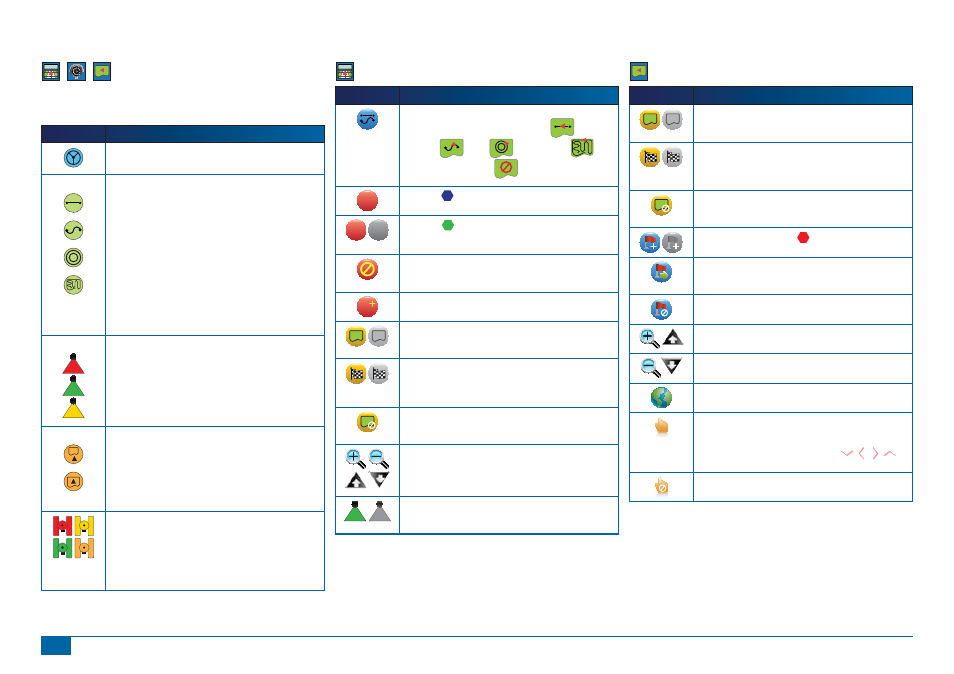

Symbole in Statusleiste
Symbol
Beschreibung
Automatische Lenkung FieldPilot.
Symbol erscheint wenn aktiviert.
Spurführungsmodus.
Gerade A-B. Spurführung in gerader Linie entsprechend den
Referenzpunkten A und B.
Kurve A-B. Spurführung in Kurvenlinie entsprechend der A-B
Referenzlinie.
Kreis. Spiralförmige Spurführung nach innen/außen um einen
Kreismittelpunkt.
Letzte Spur. Die Bedienkonsole erkennt die unmittelbar
benachbarte behandelte Arbeitsbreite und benutzt diese als
Referenz.
Keine Spurführung. Abschaltung der Spurführung. Keine
Anzeige eines Symbols.
Statusanzeige Teilbreitensteuerung BoomPilot.
Rot = Aus/Handbetrieb,
Grün= Automatik,
Gelb= Alle Ein,
Kein Symbol = Nur eine Teilbreite (SmartCable bzw. SDM nicht
installiert).
Status Feldumfahrung
Außerhalb der Feldumfahrung = Fahrzeug befi ndet sich
momentan außerhalb der umfahrenen Fläche.
Innerhalb der Feldumfahrung = Fahrzeug befi ndet sich
momentan innerhalb der umfahrenen Fläche.
Kein Symbol = Keine Grenze festgelegt.
GPS Status.
Rot = kein GPS,
Gelb = nur GPS,
Grün = DGPS/RTK,
Orange = GLIDE/ClearPath.
Optionen der Fahrzeugansicht
Symbol
Beschreibung
Spurführungsmodus. Mit dieser Taste wird die Spurführung
aktiviert. Zur Verfügung stehen: Gerade A-B
,
Kurve A-B
, Kreis
und Letzte Spur
sowie “Keine Spurführung”
.
A
Markiere A
. Festsetzung des ersten Punktes der
Referenzlinie.
B
B
Markiere B
. Festsetzung des Endpunktes der
Referenzlinie. Ausgegraut = Die Mindeststrecke wurde noch
nicht abgefahren.
Löschtaste Punkt A. Bricht die Festsetzung von Punkt A ab.
Rückkehr zur gespeicherten A-B Referenzlinie (falls bereits
erfolgt).
A
A+ Verschiebung. Verschiebung der gespeicherten
Referenzlinie auf die aktuelle Fahrzeugposition.
Markiere Feldumfahrung. Festlegung der zu behandelnden
Fläche. Die Außenlinie der ersten Behandlungsfahrt bildet die
Feldgrenze. Ausgegraut = GPS ist nicht verfügbar.
Feldumfahrung abschließen. Schließt die Feldumfahrung
ab. Diese kann bereits bei Einfahren in die am Startpunkt
eingegebene Arbeitsbreite beendet werden. Ausgegraut = Die
Mindeststrecke wurde noch nicht abgefahren.
Feldumfahrung abbrechen. Abbruch der aktuellen Aufzeichnung
der Feldgrenzen. Kehrt zum gespeicherten Feldumriss zurück
(falls bereits erfolgt).
Ein-/Auszoomen. Ändert die Fahrzeugansicht/Perspektive von
Horizontansicht in Vogelperspektive.
Automatische Teilbreitenschaltung BoomPilot.
Auslegersteuerungsmodus wird aktiviert. Ausgegraut = GPS ist
nicht verfügbar
Optionen der Feldansicht
Symbol
Beschreibung
Markiere Feldumfahrung. Festlegung der zu behandelnden
Fläche. Die Außenlinie der ersten Behandlungsfahrt bildet die
Feldgrenze. Ausgegraut = GPS ist nicht verfügbar.
Feldumfahrung abschließen. Schließt die Feldumfahrung
ab. Dies kann bereits bei Einfahren in die am Startpunkt
eingegebene Arbeitsbreite beendet werden. Ausgegraut = Die
Mindeststrecke wurde noch nicht abgefahren.
Feldumfahrung abbrechen. Abbruch der aktuellen Aufzeichnung
der Feldgrenzen. Kehrt zum gespeicherten Feldumriss zurück
(falls bereits erfolgt).
Markiere: Zurück zum Punkt
. Markiert die aktuelle
Fahrzeugposition. Ausgegraut = GPS ist nicht verfügbar
Zum Punkt zurückkehren. Gibt die Entfernung zu einem
Markierungspunkt an. (Um zu diesen Punkt zurück zu
navigieren, muss in die Fahrzeugansicht gewechselt werden)
Punkt löschen. Löscht den markierten Punkt.
Einzoomen. Symbol bzw. Taste zur Verkleinerung des
dargestellten Flächenausschnitts.
Auszoomen. Symbol bzw. Taste zur Vergrößerung des
dargestellten Flächenausschnitts.
Global-Ansicht. Größtmögliche Erweiterung des Ausschnitts.
Ausschnitt ändern. Über dieses Symbol kann der Fahrer sich
auf bestimmte Kartenausschnitte konzentrieren ohne das
Fahrzeug zu bewegen. Über Pfeile auf dem Display wird der
dargestellte Flächenausschnitt verschoben
(nach unten, links, rechts, oben).
“Ausschnitt ändern” abbrechen. Bricht den Vorgang ab und
kehrt in die normale Ansicht zurück.
