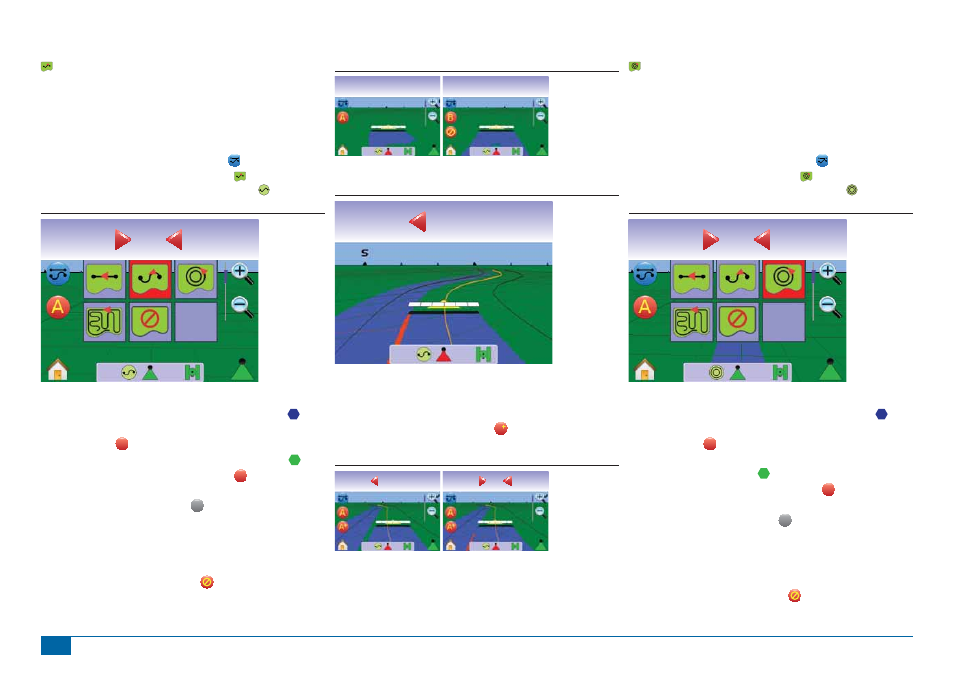

Spurführung Kurve A-B
Kurve A-B bietet Spurführung entlang von Kurvenlinien auf der
Grundlage der ersten A-B Referenzlinie. Auf der Grundlage dieser
Referenzlinie werden alle nachfolgenden Leitlinien berechnet.
Spurführung Kurve A-B aktivieren
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für SPURFÜHRUNG .
2. Wählen Sie SPURFÜHRUNG KURVE A-B .
◄Das Symbol in der Statusleiste ändert sich zu .
Abbildung 3-17: Auswahl im Spurführungsmodus
Spur Hektar
0,0 0
0,0
Punkte A und B markieren
1. Bringen Sie das Fahrzeug in die gewünschte Position A .
2. Während das Fahrzeug fährt, drücken Sie auf das Symbol für
MARKIERE A A .
3. Bringen Sie das Fahrzeug in die gewünschte Position B .
4. Drücken Sie das Symbol für MARKIERE B
B . Damit ist die A-B
Linie gesetzt.
Hinweis: Das Symbol MARKIERE B B steht erst zur Verfügung
(ausgegraut), nachdem eine Mindeststrecke von 3 m
abgefahren wurde.
Um die Markierung von Punkt A abzubrechen und zur eventuell
bereits gespeicherten A-B Linie zurückzukehren, drücken Sie das
Symbol für MARKIERUNG LÖSCHEN .
Abbildung 3-18: Punkte A und B markieren
km/h Hektar
1,20 10,5 Markierung A
km/h Hektar
2,60 10,5 Markierung B
Auf dem Monitor erscheinen jetzt Navigationsdaten.
Abbildung 3-19: Spurführung Kurve A-B
Spur Hektar
8,96 -1
3,2
A+ Verschiebung
Mit der Funktion A+ Verschiebung können Sie die A-B Leitlinie auf
die aktuelle Fahrzeugposition verschieben.
1. Drücken Sie A+ VERSCHIEBUNG
A , um die neue Leitlinie
festzulegen.
Abbildung 3-20: A+ Verschiebung
Spur Hektar
3,80 -2 5,1
Spur Hektar
3,81 -2 0,0
Spurführung Kreis
Dieser Modus bietet spiralförmige Spurführung nach innen /
außen um einen Kreismittelpunkt. Hier erfolgen Spurführung und
Ausbringung ähnlich wie bei Kreisbewässerung.
Spurführung Kreis aktivieren
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für SPURFÜHRUNG .
2. Wählen Sie SPURFÜHRUNG KREIS
◄Das Symbol in der Statusleiste ändert sich zu .
Abbildung 3-21: Auswahl im Spurführungsmodus
Spur Hektar
0,0 0
0,0
Punkte A und B markieren
1. Bringen Sie das Fahrzeug in die gewünschte Position A .
2. Während das Fahrzeug fährt, drücken Sie auf das Symbol für
MARKIERE A A .
3. Fahren Sie in einem Bogen (z.B. in einer Schlepperspur), bis Sie
zum gewünschten Punkt B gelangen.
4. Drücken Sie das Symbol für MARKIERE B B . Damit ist der A-B
Bogen gesetzt.
Hinweis: Das Symbol MARKIERE B B steht erst zur Verfügung
(ausgegraut), nachdem eine Mindeststrecke von 50,0 m
abgefahren wurde oder bei Fahren in gerader Linie.
Um die Markierung von Punkt A abzubrechen und zur eventuell
bereits gespeicherten A-B Linie zurückzukehren, drücken Sie das
Symbol für MARKIERUNG LÖSCHEN .
