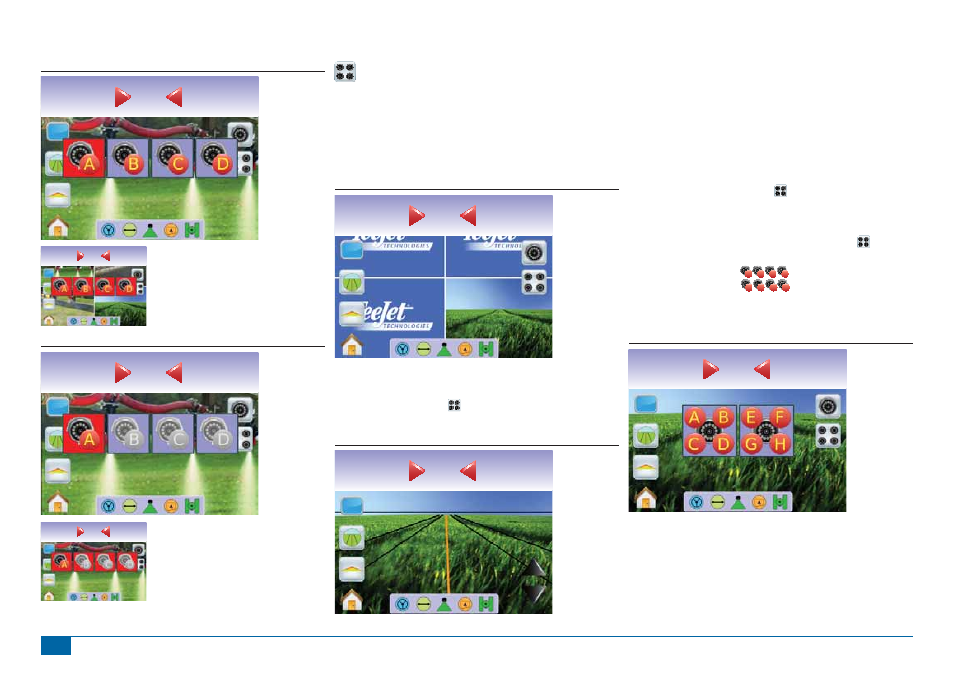

Abbildung 3-56: Auswahl Kamera
Spur
Hektar
0,0
0
0,0
km/h
Hektar
0,0
0
0,0
Abbildung 3-57: Nur eine Kamera steht zur Verfügung
Spur
Hektar
0,0
0
0,0
km/h
Hektar
0,0
0
0,0
Geteilter Bildschirm
Hier können jeweils vier Kameras angewählt werden (A/B/C/D bzw.
E/F/G/H), wodurch der Bildschirm bei Realbild Spurführung in vier
Bilder geteilt wird. Dies gilt nur bei installiertem Video Selector Modul
(VSM).
Ist an einen Port des VSM-Moduls keine Kamera angeschlossen,
wird das fehlende Bild durch das TeeJet Logo ersetzt.
Abbildung 3-58: An drei Ports ist keine Kamera angeschlossen
Spur
Hektar
0,0
0
0,0
Kein Video Selector Modul (VSM)
Ist kein Video Selector Modul (VSM) installiert, wird das Symbol für
GETEILTER BILDSCHIRM nicht angezeigt und nur ein einziges
Kamerabild steht zur Verfügung.
Abbildung 3-59: Kein Video Selector Modul
Spur
Hektar
0,0
0
0,0
8-Kanal Video Selector Modul (VSM)
Bei Ausstattung mit einem 8-Kanal Video Selector Modul (VSM)
können bis zu acht (8) Kameras installiert werden. Es können jeweils
vier Kameras angewählt werden (A/B/C/D oder E/F/G/H).
Hinweis: Sind vier und weniger Kameras installiert, werden alle in
Port A, B, C oder D konfigurierte Kameras vom 4-Kanal VSM
gesteuert.
Hinweis: Ist kein VSM-Modul installiert, wird kein Symbol für
GETEILTER BILDSCHIRM angezeigt.
Um geteilte Bildschirmansicht zu aktivieren / ändern:
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für GETEILTER BILDSCHIRM .
2. Wählen Sie
►KAMERAS A/B/C/D
A
B
C
D
►KAMERAS E/F/G/H
E
F
G
H
Hinweis: Können nur die Kameras A/B/C/D angewählt werden, sind
auch nur an diesen Ports Kameras angeschlossen.
Abbildung 3-60: Geteilter Bildschirm
Spur
Hektar
0,0
0
0,0
