32
Mindestschaltdauer rechts
Hier wird die für Lenkeinschlag rechts erforderliche
Mindestschaltdauer des Ventils eingestellt.
1. Drücken Sie das Symbol MINDESTSCHALTDAUER RECHTS .
2. Bei langsamer Geradeausfahrt drücken Sie die GRÜNE
AMPEL .
3. Erhöhen Sie über die PLUS TASTE langsam den Wert für
Schaltdauer, bis das Fahrzeug nach rechts zu drehen beginnt.
4. Drücken Sie die ROTE AMPEL , um den Test für
Rechtseinschlag abzuschließen.
5. Drücken Sie
►PFEILTASTE RECHTS , um Maximalschaltdauer
aufzurufen.
►Reiter EINSTELLUNGEN FIELDPILOT , um in die
Hauptmaske in diesem Menü zurückzukehren.
Hinweis: Für schnelle Einstellungsänderung halten Sie die PLUS /
MINUS Taste gedrückt.

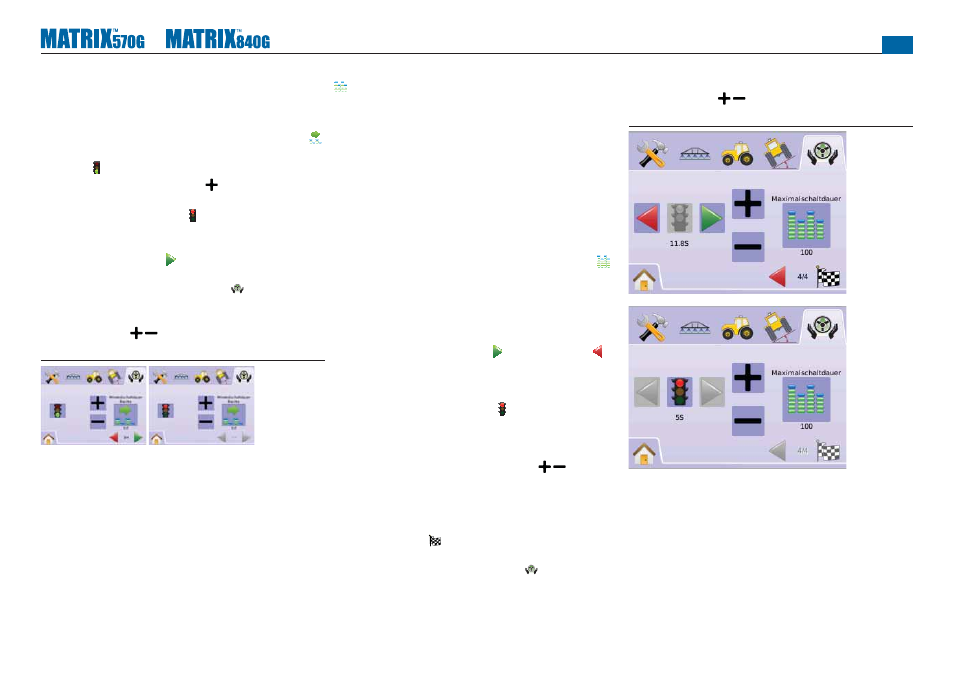

Abbildung 2-66: Mindestschaltdauer rechts
Maximale Schaltdauer
Hier erfolgt die Einstellung der Höchstgeschwindigkeit, mit der die
Räder für vollen Lenkeinschlag von links nach rechts /rechts nach
links drehen. Der mögliche Einstellbereich beträgt 25 - 100.
Hinweis: Wird die Ventilfrequenz unter auf unter 15 Hz gesetzt (nicht
proportional), stellen Sie den Ansteuerungswert auf „100“.
Die Geschwindigkeit wird während des Ventiltests eingestellt.
ACHTUNG: QUETSCHGEFAHR!
Im manuellen Betrieb der hydraulischen Lenkung besteht
Unfallgefahr. Sorgen Sie dafür, dass andere Personen sich
nicht im Maschinennahbereich aufhalten.
1. Drücken Sie das Symbol MAXIMALSCHALTDAUER LINKS .
2. Setzen Sie den Wert für maximale Schaltdauer
auf etwa 60 (siehe das Handbuch zu FieldPilot für
Lenkeinschlagsgeschwindigkeit).
3. Schlagen Sie das Lenkrad vollständig nach links (bzw. rechts)
ein.
4. Drücken Sie den GRÜNEN PFEIL (oder ROTEN PFEIL ).
Damit wird ein Zähler unter der auf rot stehenden Ampel
gestartet. Gleichzeitig dreht das Fahrzeug nach rechts (bzw.
links).
5. Drücken Sie auf die ROTE AMPEL , sobald alle Räder ganz
nach rechts (bzw. links) gedreht sind. Die unter der AMPEL
angezeigte Zeit ist die Zeit, die das Fahrzeug für einen vollen
Lenkeinschlag benötigt.
6. Drücken Sie die Symbole PLUS bzw. MINUS , um die
Maximalschaltdauer einzustellen.
7. Wiederholen Sie die Schritte 3 bis 6.
8. Wenn die Zeit während des vollen Einschlags nach einer Seite
zu laufen beginnt (bereifte Räder benötigen länger), drücken Sie
►RENNFLAGGE , um die Einstellungen in diesem Menü
abzuschließen.
►Reiter EINSTELLUNGEN FIELDPILOT , um in die
Hauptmaske in diesem Menü zurückzukehren.
Hinweis: Für schnelle Einstellungsänderung halten Sie die PLUS /
MINUS Taste gedrückt.
Abbildung 2-67: Maximale Schaltdauer
