Gestängeposition
Hier wird festgelegt, ob das Gestänge bei Vorwärtsfahrt vor oder
hinter der GPS-Antenne angeordnet ist.
1. Drücken Sie GESTÄNGEPOSITION
2. Drücken Sie PFEILTASTE OBEN / UNTEN , um eine der
folgenden Optionen auszuwählen:
►Hinter
: Das Gestänge ist hinter der GPS-Antenne
angeordnet.
►Vor
: Das Gestänge ist vor der GPS-Antenne angeordnet.
3. Drücken Sie
►PFEILTASTE RECHTS , um Gestängeversatz aufzurufen.
►Reiter EINSTELLUNGEN FAHRZEUG , um in die
Hauptmaske für Fahrzeugeinstellungen zurückzukehren.
Hinweis: Diese Einstellung ist für die Lenkautomatik FieldPilot und
die Neigungskorrektur sowie für ordnungsgemäße Funktion
der Teilbreitenschaltung BoomPilot erforderlich.

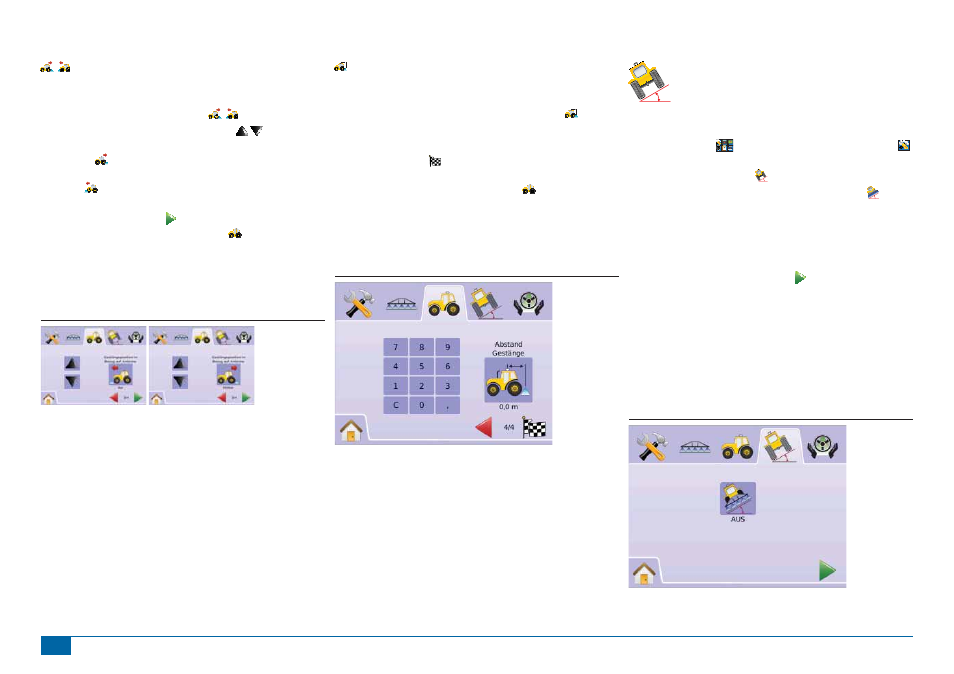

Abbildung 2-50: Gestängeposition
Gestängeversatz
Hier wird der Abstand zwischen GPS-Antenne und Gestänge
festgelegt. Der Einstellbereich beträgt 0,0 - 50,0 m.
1. Drücken Sie das Symbol für GESTÄNGEVERSATZ
.
2. Die Einstellung des Versatzes erfolgt in der Eingangsmaske.
Drücken Sie
►RENNFLAGGE , um die Einstellungen in diesem Menü
abzuschließen.
►Reiter EINSTELLUNGEN FAHRZEUG , um in die
Hauptmaske für Fahrzeugeinstellungen zurückzukehren.
Hinweis: Diese Einstellung ist für die Lenkautomatik FieldPilot und
die Neigungskorrektur sowie für ordnungsgemäße Funktion
der Teilbreitenschaltung BoomPilot erforderlich.
Abbildung 2-51: Gestängeversatz
EINSTELLUNGEN
NEIGUNGSKORREKTUR
Hier kalibrieren Sie das Modul für Neigungskorrektur,
um die Fahrzeugneigung am Hang oder in hügeligem Gelände
auszugleichen.
1. Im Menü START
wählen Sie GRUNDEINSTELLUNGEN .
2. Drücken Sie den Reiter für EINSTELLUNGEN
NEIGUNGSKORREKTUR
3. Drücken Sie das Symbol für NEIGUNGKORREKTUR
4. Wählen Sie
►Ein: Das Modul berechnet Abweichung und Korrektur der
Antennenposition.
►Aus : Neigungskorrektur ist nicht aktiviert
ODER
Drücken Sie PFEILTASTE RECHTS , um durch alle
Einstellungen zu blättern.
Hinweis: Dieses Modul ist bei Ausstattung mit automatischer
Lenkung FieldPilot serienmäßig in das System integriert.
Hinweis: Die Antennenhöhe muss vor der Neigungskalibrierung
eingegeben werden.
Hinweis: Die angezeigten Angaben entsprechen der jeweils aktuellen
Einstellung.
Abbildung 2-52: Neigungskorrektur
