Ventilfrequenz
Die Einstellung der Ventilfrequenz ist zur Ansteuerung des
Lenkventils erforderlich. Dabei ist die Frequenz abhängig vom
verwendeten Ventil. Der mögliche Einstellbereich beträgt 1 - 5000.
1. Drücken Sie das Symbol für VENTILFREQUENZ .
2. Die Einstellung der Ventilfrequenz erfolgt in der Eingangsmaske.
3. Drücken Sie
►PFEILTASTE RECHTS , um Mindestschaltdauer links
aufzurufen.
►Reiter EINSTELLUNGEN FIELDPILOT , um in die
Hauptmaske in diesem Menü zurückzukehren.

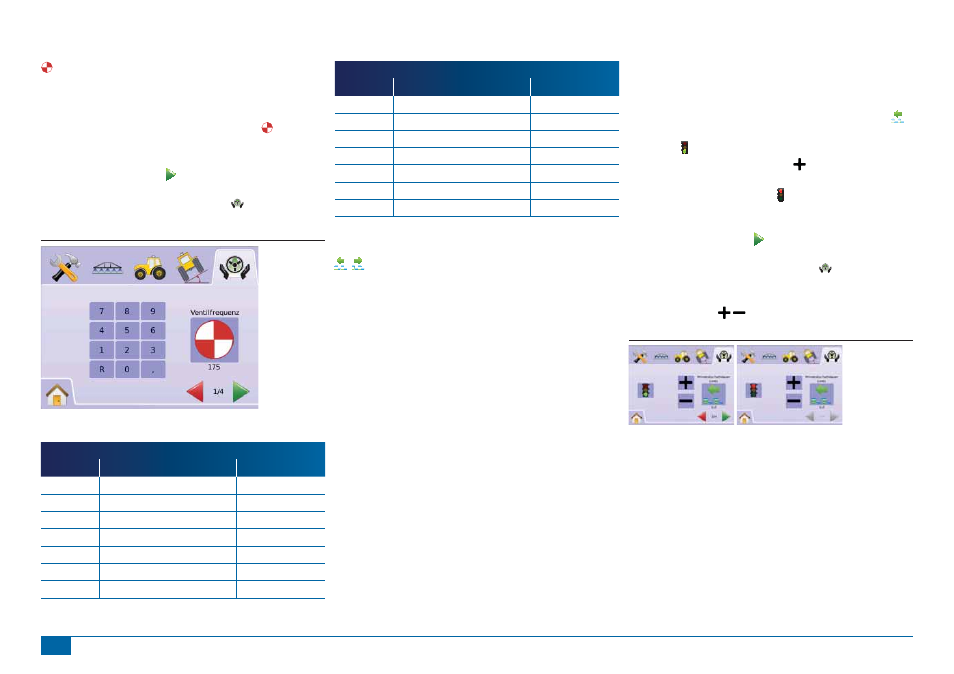

Abbildung 2-64: Ventilfrequenz
Üblicherweise verwendete Ventile und Frequenzeinstellungen:
TeeJet Technologies
Teile-Nr.
Ventil
Frequenz
35-02151
FP, CC, NP
2 hz
35-02152
FP, OC, HF, NP
2 hz
35-02153
FP, OC, NP
2 hz
35-02173
FP, PC, LS, NP
2 hz
35-02172
FP, PC, PWM, LS
175 hz
35-02179
FP, PC, PWM, LS
175 hz
35-02180
FP, CC, PWM
110 hz
TeeJet Technologies
Teile-Nr.
Ventil
Frequenz
35-02181
FP, CC, PWM, LS
110 hz
35-02182
FP, CC, PWM
175 hz
35-02183
FP, CC, PWM 1,1 OC
110 hz
35-02184
FP, CC, PWM 7,9 OC
175 hz
35-02185
FP, CC, PWM 2,1 OC
110 hz
35-02186
FP, CC, PWM 4,0 CC
110 hz
35-02187
FP, CC, PWM 7,9 CC
175 hz
Bei Ventilen anderer Hersteller entnehmen Sie bitte die richtige
Ventilfrequenz den betreffenden Herstellerangaben.
Mindestschaltdauer
Die Mindestschaltdauer setzt die für den Start des Lenkeinschlags
nach rechts oder links erforderliche Mindesteinschaltdauer des
Ventils fest. Der mögliche Einstellbereich beträgt 0,0 - 50,0.
EMPFEHLUNG: Führen Sie diese Tests in offenem Gelände mit
genügend Manövrierfläche aus.
Hinweis: Wird die Ventilfrequenz auf unter 15 Hz gesetzt (nicht
proportional), stellen Sie den Ansteuerungswert auf „25,0“.
Ein Test ist nicht erforderlich.
ACHTUNG: QUETSCHGEFAHR!
Im manuellen Betrieb der hydraulischen Lenkung besteht
Unfallgefahr. Sorgen Sie dafür, dass andere Personen sich
nicht im Maschinennahbereich aufhalten.
Mindestschaltdauer links
Hier wird die für Lenkeinschlag links erforderliche
Mindestschaltdauer des Ventils eingestellt.
1. Drücken Sie das Symbol MINDESTSCHALTDAUER LINKS .
2. Bei langsamer Geradeausfahrt drücken Sie die GRÜNE
AMPEL .
3. Erhöhen Sie über die PLUS TASTE langsam den Wert für
Schaltdauer, bis das Fahrzeug nach links zu drehen beginnt.
4. Drücken Sie die ROTE AMPEL , um den Test für
Linkseinschlag abzuschließen.
5. Drücken Sie
►PFEILTASTE RECHTS , um Mindestschaltdauer rechts
aufzurufen.
►Reiter EINSTELLUNGEN FIELDPILOT , um in die
Hauptmaske in diesem Menü zurückzukehren.
Hinweis: Für schnelle Einstellungsänderung halten Sie die PLUS /
MINUS Taste gedrückt.
Abbildung 2-65: Mindestschaltdauer links
